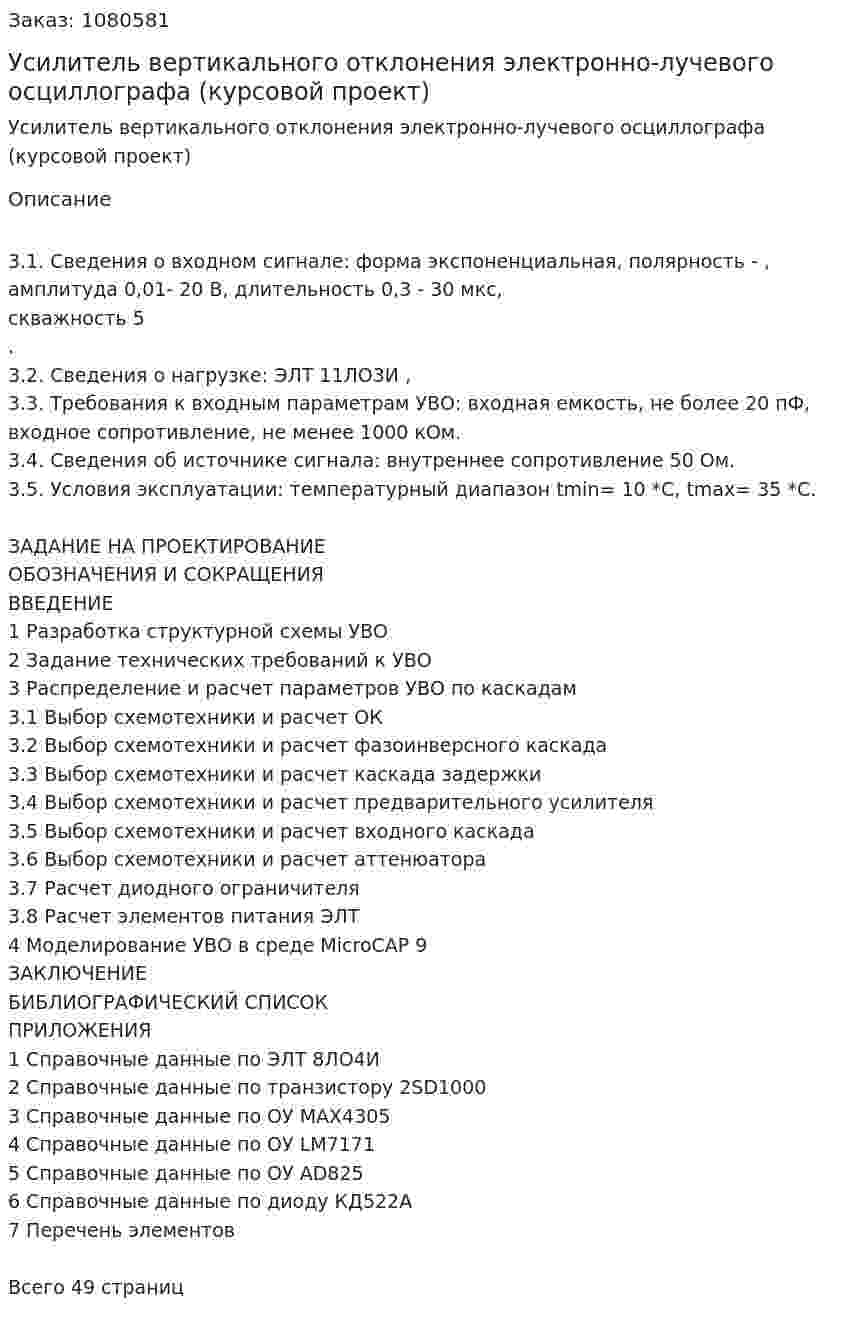

Усилитель вертикального отклонения электронно-лучевого осциллографа (курсовой проект)

3.1. Сведения о входном сигнале: форма экспоненциальная, полярность - ,
амплитуда 0,01- 20 В, длительность 0,3 - 30 мкс,
скважность 5 .
3.2. Сведения о нагрузке: ЭЛТ 11ЛО3И ,
3.3. Требования к входным параметрам УВО: входная емкость, не более 20 пФ,
входное сопротивление, не менее 1000 кОм.
3.4. Сведения об источнике сигнала: внутреннее сопротивление 50 Ом.
3.5. Условия эксплуатации: температурный диапазон tmin= 10 *C, tmax= 35 *C.

ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ
ВВЕДЕНИЕ
1 Разработка структурной схемы УВО
2 Задание технических требований к УВО
3 Распределение и расчет параметров УВО по каскадам
3.1 Выбор схемотехники и расчет ОК
3.2 Выбор схемотехники и расчет фазоинверсного каскада
3.3 Выбор схемотехники и расчет каскада задержки
3.4 Выбор схемотехники и расчет предварительного усилителя
3.5 Выбор схемотехники и расчет входного каскада
3.6 Выбор схемотехники и расчет аттенюатора
3.7 Расчет диодного ограничителя
3.8 Расчет элементов питания ЭЛТ
4 Моделирование УВО в среде MicroCAP 9
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЯ
1 Справочные данные по ЭЛТ 8ЛО4И
2 Справочные данные по транзистору 2SD1000
3 Справочные данные по ОУ MAX4305
4 Справочные данные по ОУ LM7171
5 Справочные данные по ОУ AD825
6 Справочные данные по диоду КД522А
7 Перечень элементов

Всего 49 страниц
