Ирина Эланс
Заказ: 1144047

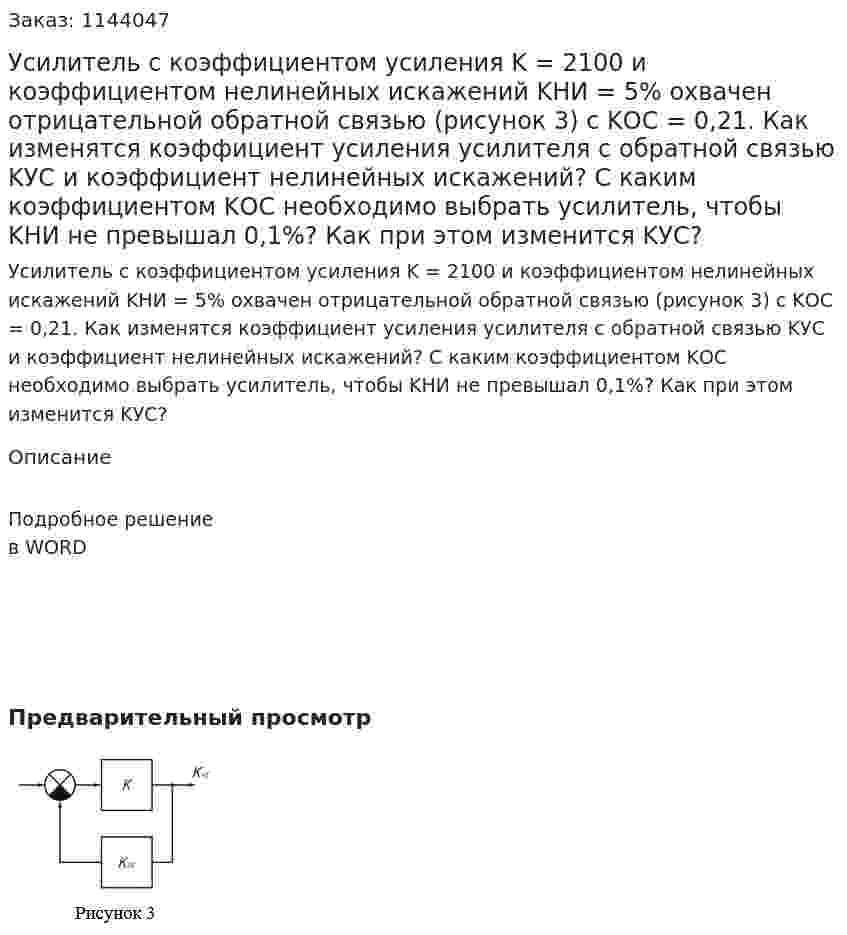

Усилитель с коэффициентом усиления K = 2100 и коэффициентом нелинейных искажений KНИ = 5% охвачен отрицательной обратной связью (рисунок 3) с KОС = 0,21. Как изменятся коэффициент усиления усилителя с обратной связью KУС и коэффициент нелинейных искажений? С каким коэффициентом KОС необходимо выбрать усилитель, чтобы KНИ не превышал 0,1%? Как при этом изменится KУС?
Усилитель с коэффициентом усиления K = 2100 и коэффициентом нелинейных искажений KНИ = 5% охвачен отрицательной обратной связью (рисунок 3) с KОС = 0,21. Как изменятся коэффициент усиления усилителя с обратной связью KУС и коэффициент нелинейных искажений? С каким коэффициентом KОС необходимо выбрать усилитель, чтобы KНИ не превышал 0,1%? Как при этом изменится KУС?
Описание
Подробное решение в WORD
