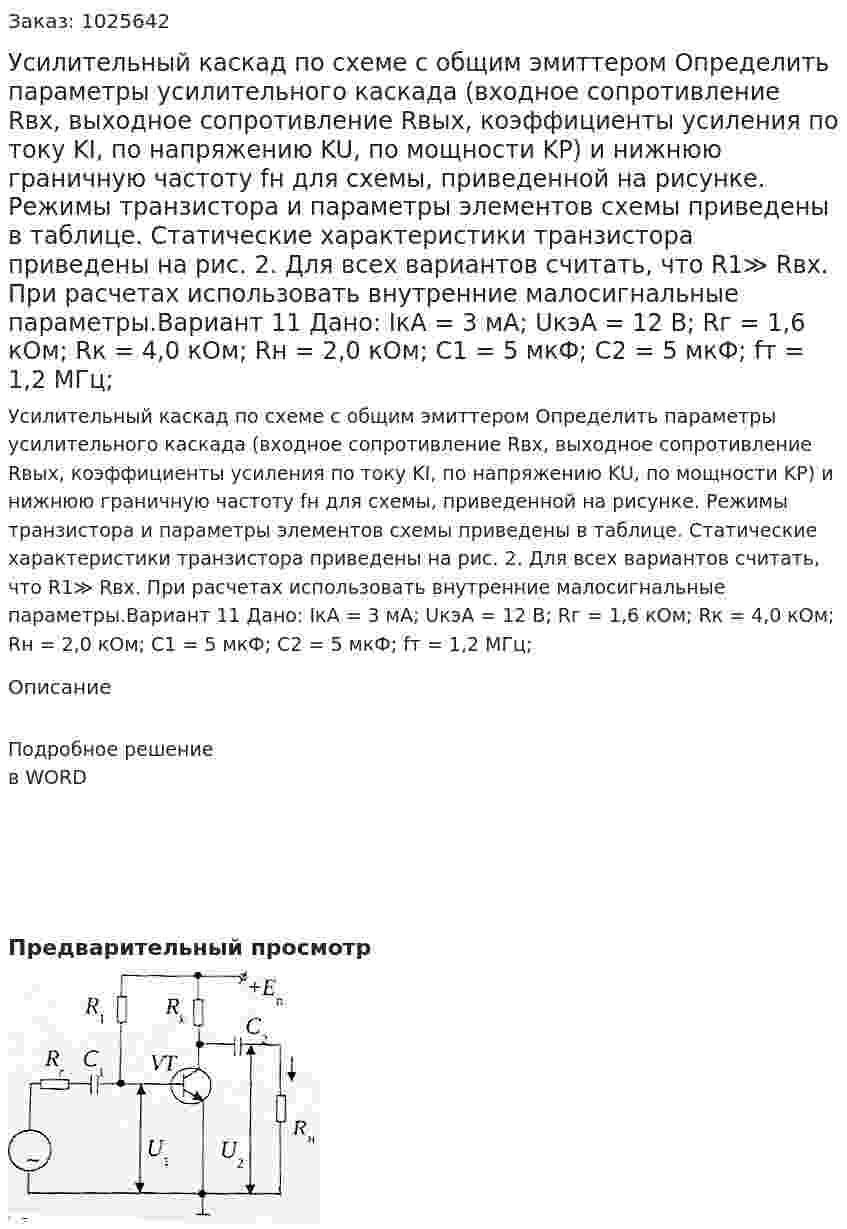

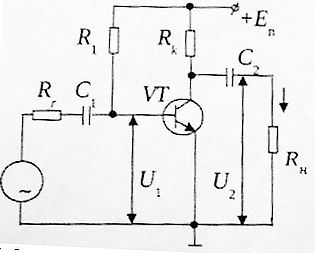

Усилительный каскад по схеме с общим эмиттером Определить параметры усилительного каскада (входное сопротивление Rвх, выходное сопротивление Rвых, коэффициенты усиления по току KI, по напряжению KU, по мощности KP) и нижнюю граничную частоту fн для схемы, приведенной на рисунке. Режимы транзистора и параметры элементов схемы приведены в таблице. Статические характеристики транзистора приведены на рис. 2. Для всех вариантов считать, что R1≫ Rвх. При расчетах использовать внутренние малосигнальные параметры.Вариант 11 Дано: IкА = 3 мА; UкэА = 12 В; Rг = 1,6 кОм; Rк = 4,0 кОм; Rн = 2,0 кОм; C1 = 5 мкФ; C2 = 5 мкФ; fт = 1,2 МГц;
