Ирина Эланс
Заказ: 1108372

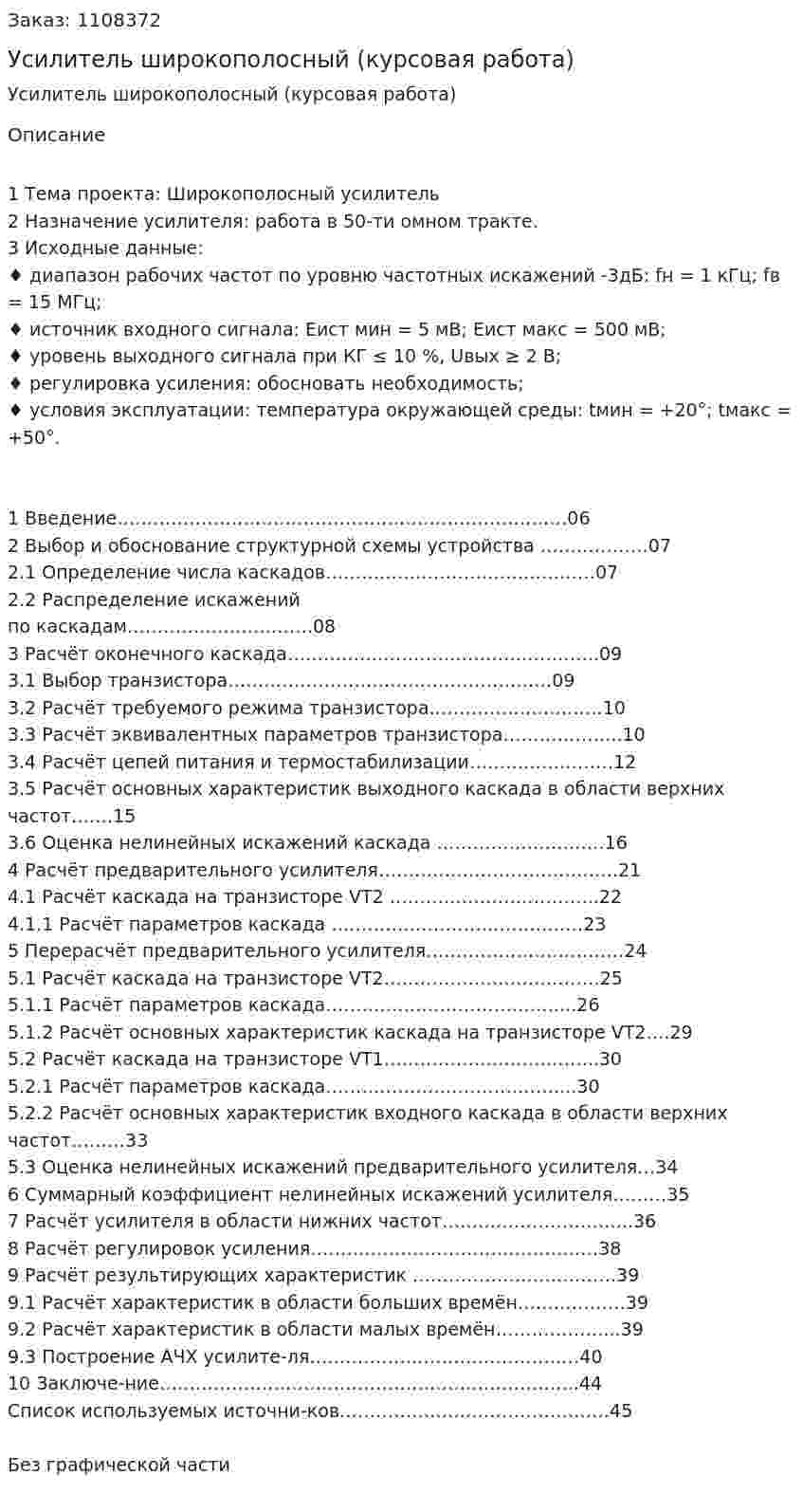

Усилитель широкополосный (курсовая работа)
Усилитель широкополосный (курсовая работа)
Описание
1 Тема проекта: Широкополосный усилитель
2 Назначение усилителя: работа в 50-ти омном тракте.
3 Исходные данные:
♦ диапазон рабочих частот по уровню частотных искажений -3дБ: fн = 1 кГц; fв = 15 МГц;
♦ источник входного сигнала: Еист мин = 5 мВ; Еист макс = 500 мВ;
♦ уровень выходного сигнала при КГ ≤ 10 %, Uвых ≥ 2 В;
♦ регулировка усиления: обосновать необходимость;
♦ условия эксплуатации: температура окружающей среды: tмин = +20°; tмакс = +50°.
1 Введение…………………………………………………………………06
2 Выбор и обоснование структурной схемы устройства ………………07
2.1 Определение числа каскадов………………………………………07
2.2 Распределение искажений по каскадам………………………….08
3 Расчёт оконечного каскада…………………………………………….09
3.1 Выбор транзистора………………………………………………09
3.2 Расчёт требуемого режима транзистора………………………..10
3.3 Расчёт эквивалентных параметров транзистора………………..10
3.4 Расчёт цепей питания и термостабилизации……………………12
3.5 Расчёт основных характеристик выходного каскада в области верхних частот…….15
3.6 Оценка нелинейных искажений каскада ……………………….16
4 Расчёт предварительного усилителя………………………………….21
4.1 Расчёт каскада на транзисторе VT2 ……………………………..22
4.1.1 Расчёт параметров каскада ……………………………………23
5 Перерасчёт предварительного усилителя……………………………24
5.1 Расчёт каскада на транзисторе VT2………………………………25
5.1.1 Расчёт параметров каскада…………………………………...26
5.1.2 Расчёт основных характеристик каскада на транзисторе VT2….29
5.2 Расчёт каскада на транзисторе VT1……………………………...30
5.2.1 Расчёт параметров каскада…………………………………...30
5.2.2 Расчёт основных характеристик входного каскада в области верхних частот………33
5.3 Оценка нелинейных искажений предварительного усилителя…34
6 Суммарный коэффициент нелинейных искажений усилителя………35
7 Расчёт усилителя в области нижних частот…………………………..36
8 Расчёт регулировок усиления…………………………………………38
9 Расчёт результирующих характеристик …………………………….39
9.1 Расчёт характеристик в области больших времён………………39
9.2 Расчёт характеристик в области малых времён………………...39
9.3 Построение АЧХ усилите-ля………………………………………40
10 Заключе-ние…………………………………………………………….44
Список используемых источни-ков………………………………………45
Без графической части
