Заказ: 1146395

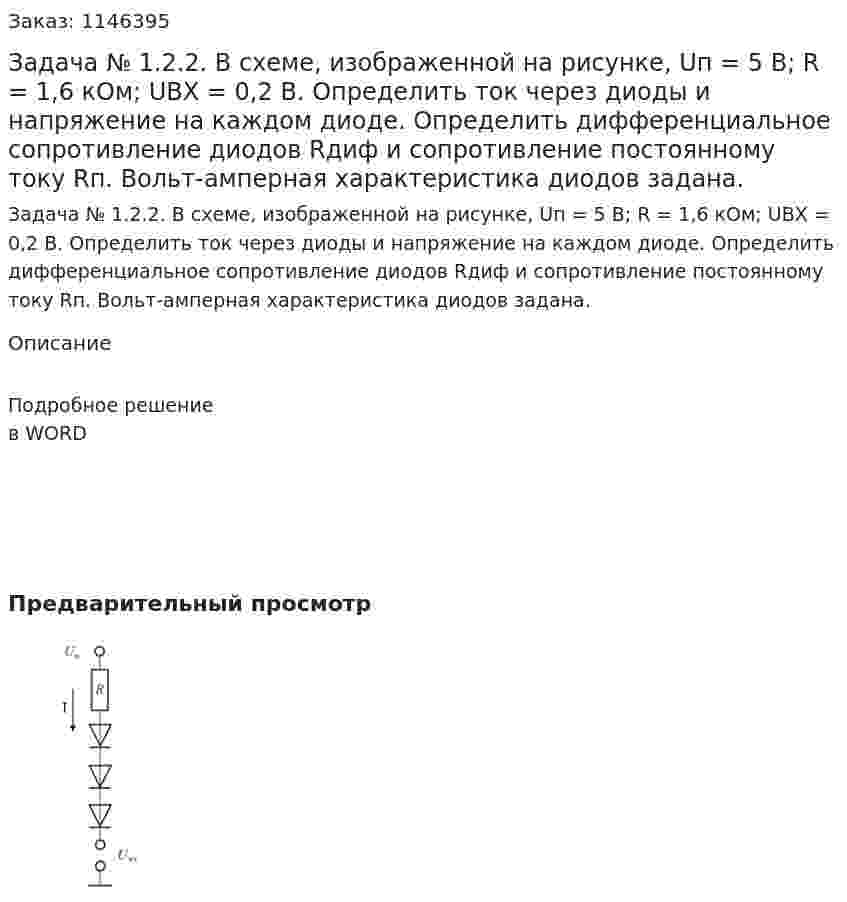

Задача № 1.2.2. В схеме, изображенной на рисунке, Uп = 5 В; R = 1,6 кОм; UBX = 0,2 В. Определить ток через диоды и напряжение на каждом диоде. Определить дифференциальное сопротивление диодов Rдиф и сопротивление постоянному току Rп. Вольт-амперная характеристика диодов задана.
Задача № 1.2.2. В схеме, изображенной на рисунке, Uп = 5 В; R = 1,6 кОм; UBX = 0,2 В. Определить ток через диоды и напряжение на каждом диоде. Определить дифференциальное сопротивление диодов Rдиф и сопротивление постоянному току Rп. Вольт-амперная характеристика диодов задана.
Описание
Подробное решение в WORD
