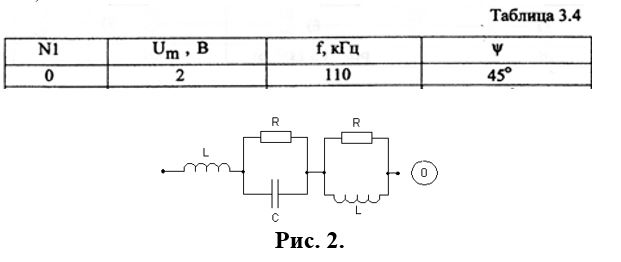

Задание №2 Переменный ток. (стр. 63-89 учебн. по ОТЦ) Изобразить схему (рис2), а значения элементов схемы взять из таблицы 3.4. по последней цифре № зачетной книжки Определить комплексным методом: 1. Полное комплексное сопротивление цепи. 2. Входной ток. 3. Полную комплексную (активную и реактивную) мощности на входе цепи. 5. Изобразить осциллограммы входного напряжения и тока с учетом начальных фаз (каждую на отдельном рис в своём масштабе). 6. Векторную диаграмму входного напряжения и тока цепи.(каждую на отдельном рис в своём масштабе). R = 10 Ом, L = 100 мкГн, C = 100 нФ
Задание №2 Переменный ток. (стр. 63-89 учебн. по ОТЦ) Изобразить схему (рис2), а значения элементов схемы взять из таблицы 3.4. по последней цифре № зачетной книжки Определить комплексным методом: 1. Полное комплексное сопротивление цепи. 2. Входной ток. 3. Полную комплексную (активную и реактивную) мощности на входе цепи. 5. Изобразить осциллограммы входного напряжения и тока с учетом начальных фаз (каждую на отдельном рис в своём масштабе). 6. Векторную диаграмму входного напряжения и тока цепи.(каждую на отдельном рис в своём масштабе). R = 10 Ом, L = 100 мкГн, C = 100 нФ
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Задание № 2 по теме № 2. 1) рассчитать значения у* и q2; 2) построить график функции суммарных затрат Z(y); 3) определить оптимальный размер партии закупки материалов, подтвердить выбор графически.
- Задание №2. Расчет однофазной цепи переменного тока На рис. 2.1 – 2.10 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 3 Дано: Е = 237 В, R1 = 109 Ом, R2 = 144 Ом, R3 = 231 Ом, C2 = 43.02 мкФ, L1 = 359 мГн, L3 = 615 мГн
- Задание №2. Расчет однофазной цепи переменного тока На рис. 2.1 – 2.10 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 3 Дано: Е = 237 В, R1 = 109 Ом, R2 = 144 Ом, R3 = 231 Ом, C2 = 43.02 мкФ, L1 = 359 мГн, L3 = 615 мГн
- Задание №2. Расчет однофазной цепи переменного тока На рис. 2.1 – 2.10 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 6 Дано: Е = 123 В, R1 = 265 Ом, R2 = 208 Ом, C1 = 23.12 мкФ, C2 = 40.27 мкФ, L3 = 612 мГн
- Задание №2. Расчет однофазной цепи переменного тока На рис. 2.1 – 2.10 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 6 Дано: Е = 123 В, R1 = 265 Ом, R2 = 208 Ом, C1 = 23.12 мкФ, C2 = 40.27 мкФ, L3 = 612 мГн
- Задание №2. Расчет однофазной цепи переменного тока На рис. 2.1 – 2.10 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 8 Дано: Е = 156 В, R1 = 292 Ом, R2 = 169 Ом, R3 = 223 Ом, C3 = 41.54 мкФ, L1 = 479 мГн
- Задание №2. Расчет однофазной цепи переменного тока На рис. 2.1 – 2.10 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 8 Дано: Е = 156 В, R1 = 292 Ом, R2 = 169 Ом, R3 = 223 Ом, C3 = 41.54 мкФ, L1 = 479 мГн
- ЗАДАНИЕ №2 Линейные электрические цепи с гармоническими напряжениями и токами Вариант 67
- ЗАДАНИЕ №2 Линейные электрические цепи с гармоническими напряжениями и токами Вариант 67
- Задание №2Найти:1. Токи в результате решения системы уравнений, составленных по законам Кирхгофа. 2. Напряжение Uaв, cos Ψав. 3. Активную мощность Рав. 4. Построить векторную диаграмму ЭДС, напряжения Uaв и токов. Вариант 62
- Задание №2Найти:1. Токи в результате решения системы уравнений, составленных по законам Кирхгофа. 2. Напряжение Uaв, cos Ψав. 3. Активную мощность Рав. 4. Построить векторную диаграмму ЭДС, напряжения Uaв и токов. Вариант 62
- Задание №2 Неразветвленные однофазные цепи переменного тока. Цепь переменного тока содержит несколько элементов, включенных последовательно Найти: 1. Полное сопротивление цепи 2. Напряжение, приложенное к цепи 3. Ток цепи 4. Угол сдвига фаз 5. Активную, реактивную и полную мощности 6. Начертить в масштабе векторную диаграмму цепи Напряжение питания U = 50 В Вариант 12 Дано: Схема 2, R1 = 4 Ом, R2 = 4 Ом, XL1= 4 Ом, XC1 = 10 Ом.
- Задание №2 Неразветвленные однофазные цепи переменного тока. Цепь переменного тока содержит несколько элементов, включенных последовательно Найти: 1. Полное сопротивление цепи 2. Напряжение, приложенное к цепи 3. Ток цепи 4. Угол сдвига фаз 5. Активную, реактивную и полную мощности 6. Начертить в масштабе векторную диаграмму цепи Напряжение питания U = 50 В Вариант 12 Дано: Схема 2, R1 = 4 Ом, R2 = 4 Ом, XL1= 4 Ом, XC1 = 10 Ом.
- Задание №2 Переменный ток. (стр. 63-89 учебн. по ОТЦ) Изобразить схему (рис2), а значения элементов схемы взять из таблицы 3.4. по последней цифре № зачетной книжки Определить комплексным методом: 1. Полное комплексное сопротивление цепи. 2. Входной ток. 3. Полную комплексную (активную и реактивную) мощности на входе цепи. 5. Изобразить осциллограммы входного напряжения и тока с учетом начальных фаз (каждую на отдельном рис в своём масштабе). 6. Векторную диаграмму входного напряжения и тока цепи.(каждую на отдельном рис в своём масштабе). R = 10 Ом, L = 100 мкГн, C = 100 нФ
