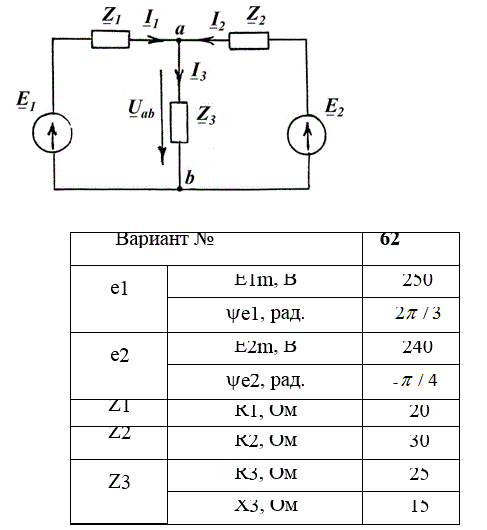

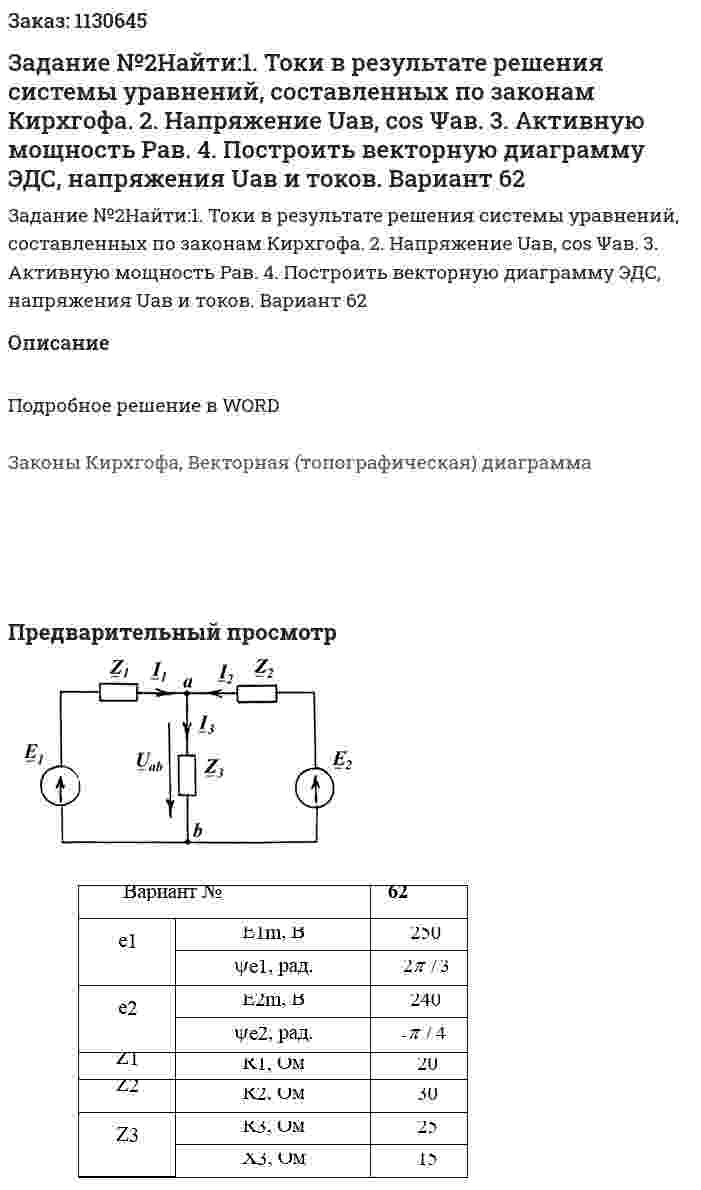

Задание №2Найти:1. Токи в результате решения системы уравнений, составленных по законам Кирхгофа. 2. Напряжение Uaв, cos Ψав. 3. Активную мощность Рав. 4. Построить векторную диаграмму ЭДС, напряжения Uaв и токов. Вариант 62
Задание №2Найти:1. Токи в результате решения системы уравнений, составленных по законам Кирхгофа. 2. Напряжение Uaв, cos Ψав. 3. Активную мощность Рав. 4. Построить векторную диаграмму ЭДС, напряжения Uaв и токов. Вариант 62
Описание
Подробное решение в WORD
Законы Кирхгофа, Векторная (топографическая) диаграмма
