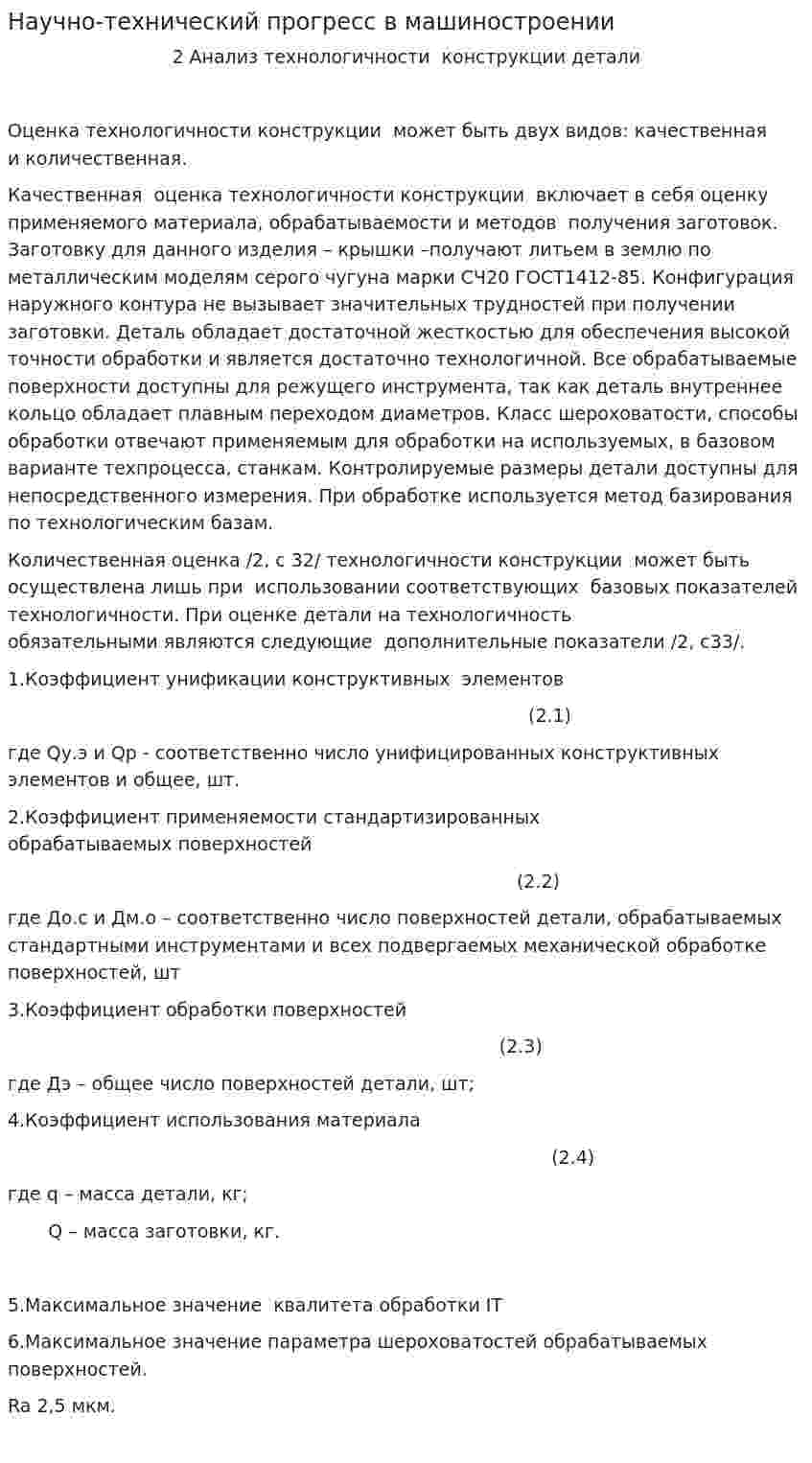

2 Анализ технологичности  конструкции детали

Оценка технологичности конструкции  может быть двух видов: качественная и количественная.

Качественная  оценка технологичности конструкции  включает в себя оценку применяемого материала, обрабатываемости и методов  получения заготовок. Заготовку для данного изделия – крышки –получают литьем в землю по металлическим моделям серого чугуна марки СЧ20 ГОСТ1412-85. Конфигурация наружного контура не вызывает значительных трудностей при получении заготовки. Деталь обладает достаточной жесткостью для обеспечения высокой точности обработки и является достаточно технологичной. Все обрабатываемые поверхности доступны для режущего инструмента, так как деталь внутреннее кольцо обладает плавным переходом диаметров. Класс шероховатости, способы обработки отвечают применяемым для обработки на используемых, в базовом варианте техпроцесса, станкам. Контролируемые размеры детали доступны для непосредственного измерения. При обработке используется метод базирования по технологическим базам.

Количественная оценка /2, с 32/ технологичности конструкции  может быть осуществлена лишь при  использовании соответствующих  базовых показателей технологичности. При оценке детали на технологичность  обязательными являются следующие  дополнительные показатели /2, с33/.

1.Коэффициент унификации конструктивных  элементов

                                                                                          (2.1)

где Qу.э и Qр - соответственно число унифицированных конструктивных элементов и общее, шт.

2.Коэффициент применяемости стандартизированных  обрабатываемых поверхностей

                                                                                        (2.2)

где До.с и Дм.о – соответственно число поверхностей детали, обрабатываемых стандартными инструментами и всех подвергаемых механической обработке поверхностей, шт

3.Коэффициент обработки поверхностей

                                                                                     (2.3)

где Дэ – общее число поверхностей детали, шт;

4.Коэффициент использования материала

                                                                                              (2.4)

где q – масса детали, кг;

       Q – масса заготовки, кг.

5.Максимальное значение  квалитета обработки IT

6.Максимальное значение параметра шероховатостей обрабатываемых поверхностей.

Ra 2,5 мкм.
