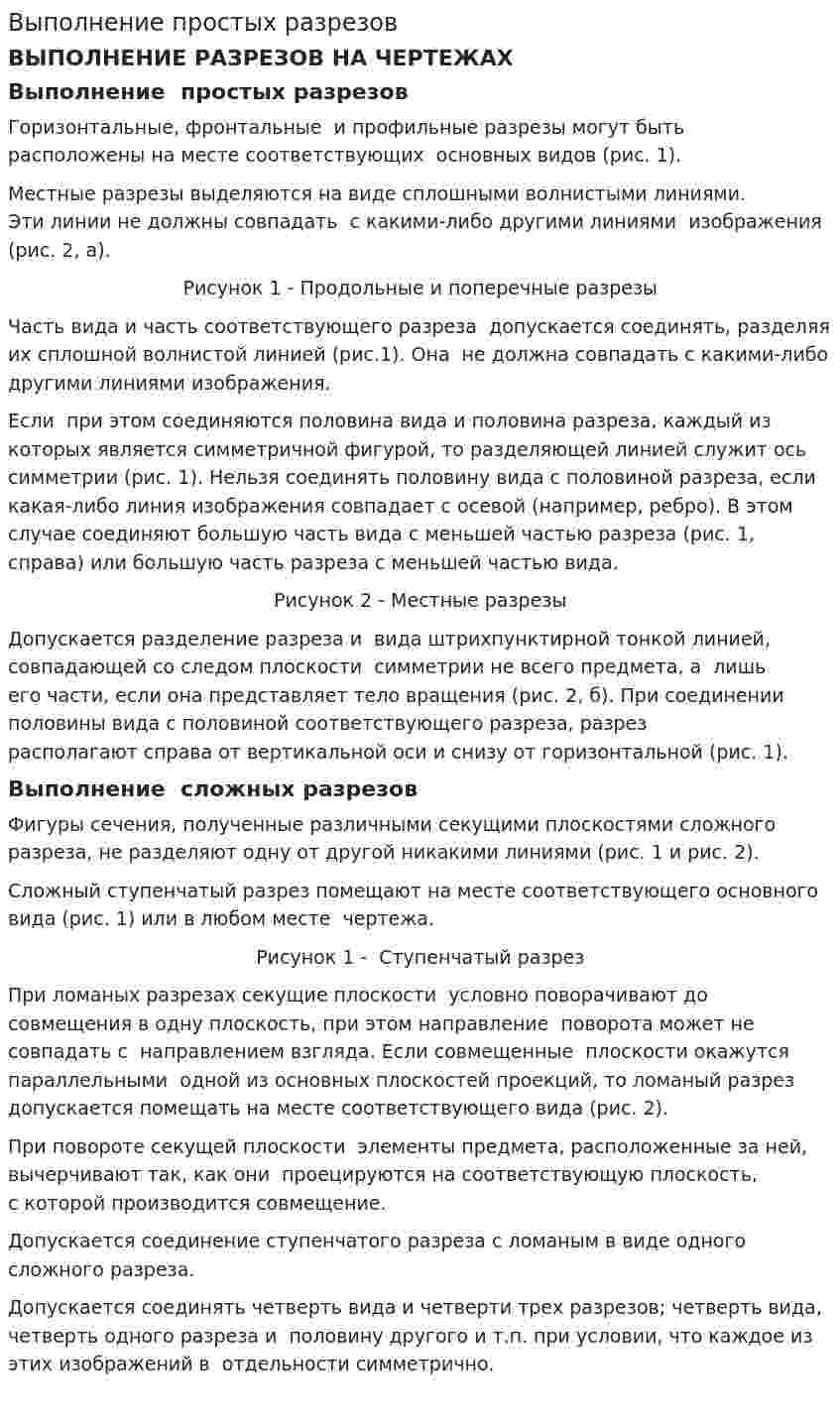

ВЫПОЛНЕНИЕ РАЗРЕЗОВ НА ЧЕРТЕЖАХ

Выполнение  простых разрезов

Горизонтальные, фронтальные  и профильные разрезы могут быть расположены на месте соответствующих  основных видов (рис. 1).

Местные разрезы выделяются на виде сплошными волнистыми линиями. Эти линии не должны совпадать  с какими-либо другими линиями  изображения (рис. 2, а).

Рисунок 1 - Продольные и поперечные разрезы

Часть вида и часть соответствующего разреза  допускается соединять, разделяя их сплошной волнистой линией (рис.1). Она  не должна совпадать с какими-либо другими линиями изображения.

Если  при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (рис. 1). Нельзя соединять половину вида с половиной разреза, если какая-либо линия изображения совпадает с осевой (например, ребро). В этом случае соединяют большую часть вида с меньшей частью разреза (рис. 1, справа) или большую часть разреза с меньшей частью вида.

Рисунок 2 - Местные разрезы

Допускается разделение разреза и  вида штрихпунктирной тонкой линией, совпадающей со следом плоскости  симметрии не всего предмета, а  лишь его части, если она представляет тело вращения (рис. 2, б). При соединении половины вида с половиной соответствующего разреза, разрез располагают справа от вертикальной оси и снизу от горизонтальной (рис. 1).

Выполнение  сложных разрезов

Фигуры сечения, полученные различными секущими плоскостями сложного разреза, не разделяют одну от другой никакими линиями (рис. 1 и рис. 2).

Сложный ступенчатый разрез помещают на месте соответствующего основного  вида (рис. 1) или в любом месте  чертежа.

Рисунок 1 -  Ступенчатый разрез

При ломаных разрезах секущие плоскости  условно поворачивают до совмещения в одну плоскость, при этом направление  поворота может не совпадать с  направлением взгляда. Если совмещенные  плоскости окажутся параллельными  одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (рис. 2).

При повороте секущей плоскости  элементы предмета, расположенные за ней, вычерчивают так, как они  проецируются на соответствующую плоскость, с которой производится совмещение.

Допускается соединение ступенчатого разреза с ломаным в виде одного сложного разреза.

Допускается соединять четверть вида и четверти трех разрезов; четверть вида, четверть одного разреза и  половину другого и т.п. при условии, что каждое из этих изображений в  отдельности симметрично.
