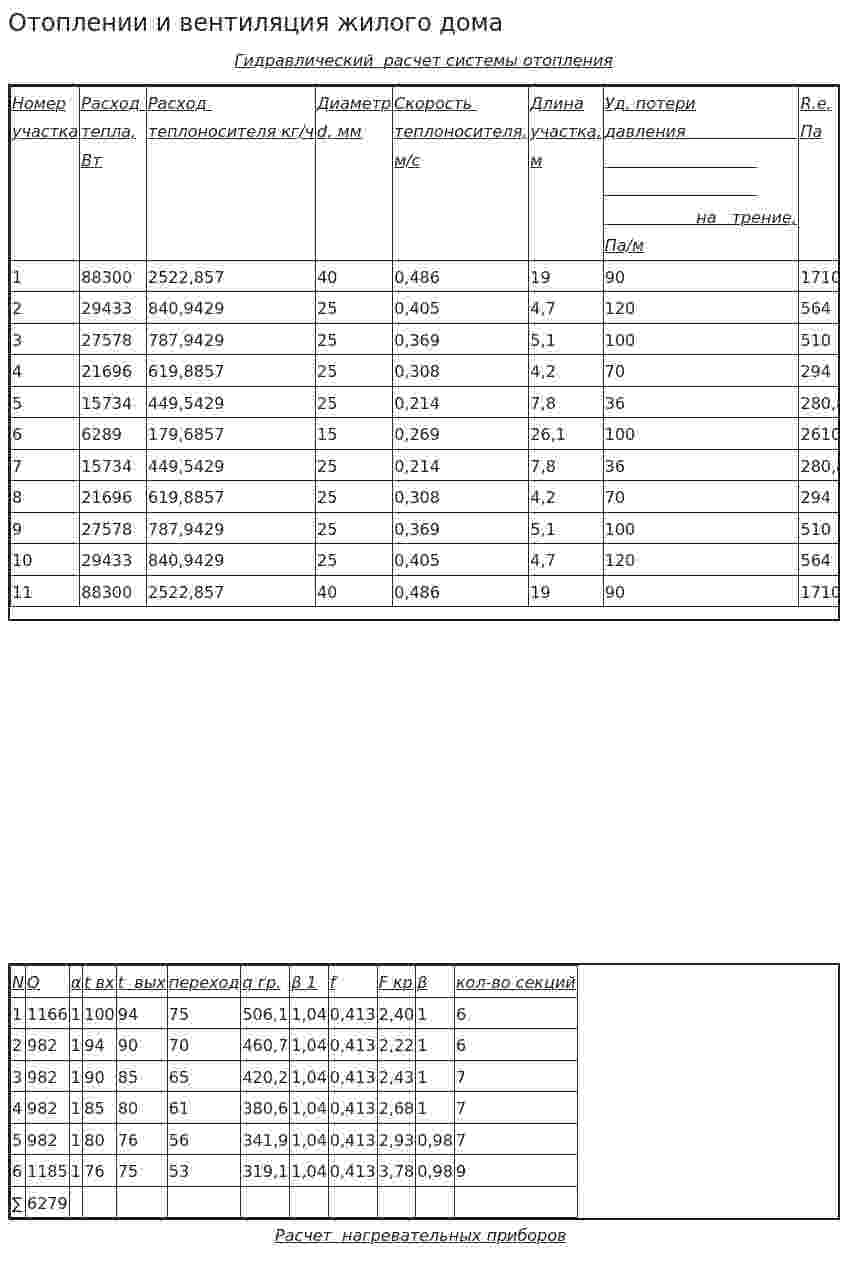

Гидравлический  расчет системы отопления

Номер участка Расход  тепла, Вт Расход  теплоносителя кг/ч Диаметр d, мм Скорость  теплоносителя, м/с Длина участка, м Уд. потери давления                                                                                                    на   трение, Па/м R.e, Па Сумма Е Потери  в местных сопротивлениях Общие потери давления
1 88300 2522,857 40 0,486 19 90 1710 11 1299,078 3009,078
2 29433 840,9429 25 0,405 4,7 120 564 2,5 205,0313 769,0313
3 27578 787,9429 25 0,369 5,1 100 510 2 136,161 646,161
4 21696 619,8857 25 0,308 4,2 70 294 3 142,296 436,296
5 15734 449,5429 25 0,214 7,8 36 280,8 2 45,796 326,596 14736,69
6 6289 179,6857 15 0,269 26,1 100 2610 24 868,332 3478,332
7 15734 449,5429 25 0,214 7,8 36 280,8 3 68,694 349,494
8 21696 619,8857 25 0,308 4,2 70 294 3 142,296 436,296
9 27578 787,9429 25 0,369 5,1 100 510 2 136,161 646,161
10 29433 840,9429 25 0,405 4,7 120 564 13 1066,163 1630,163
11 88300 2522,857 40 0,486 19 90 1710 11 1299,078 3009,078












N Q α t вх t  вых переход q гр. β 1 f F кр β кол-во секций
1 1166 1 100 94 75 506,1 1,04 0,413 2,40 1 6
2 982 1 94 90 70 460,7 1,04 0,413 2,22 1 6
3 982 1 90 85 65 420,2 1,04 0,413 2,43 1 7
4 982 1 85 80 61 380,6 1,04 0,413 2,68 1 7
5 982 1 80 76 56 341,9 1,04 0,413 2,93 0,98 7
6 1185 1 76 75 53 319,1 1,04 0,413 3,78 0,98 9
∑ 6279

Расчет  нагревательных приборов
