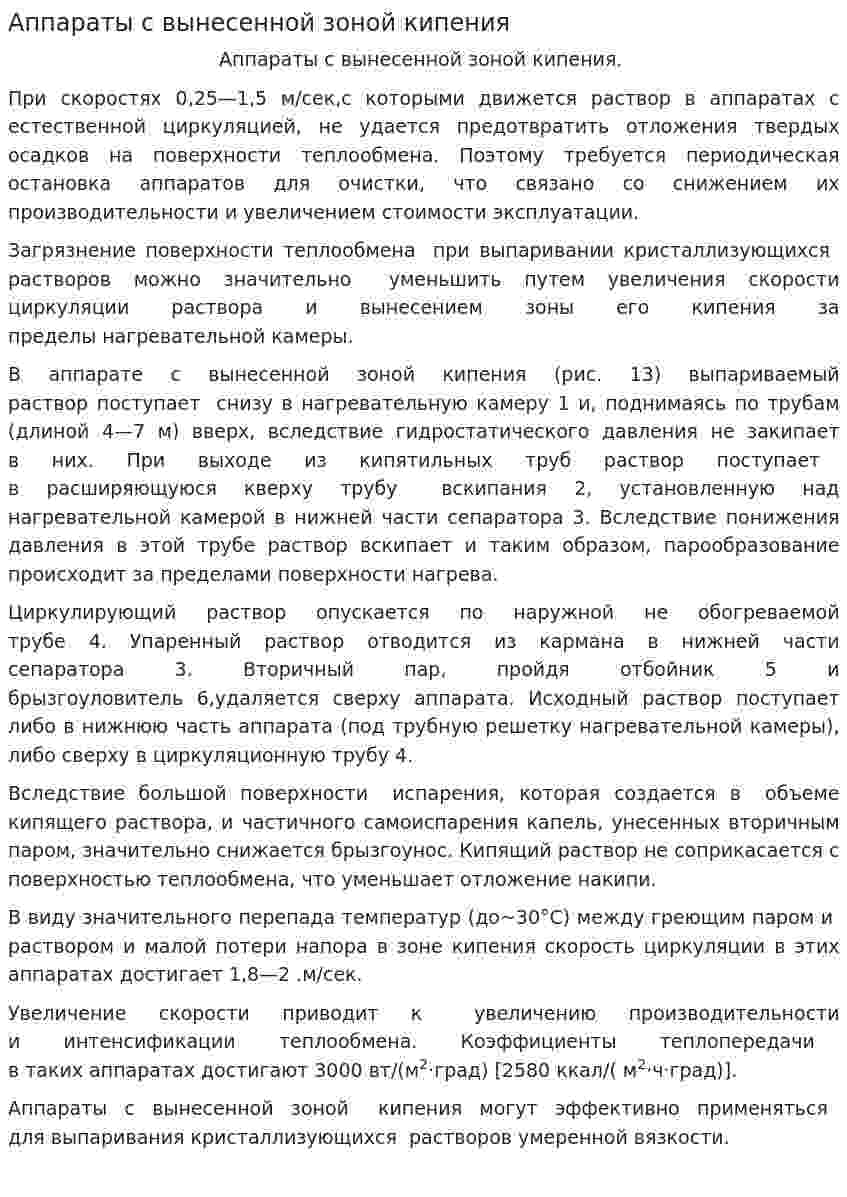

Аппараты с вынесенной зоной кипения

Аппараты с вынесенной зоной кипения.

При скоростях 0,25—1,5 м/сек,с которыми движется раствор в аппаратах с естественной циркуляцией, не удается предотвратить отложения твердых осадков на поверхности теплообмена. Поэтому требуется периодическая остановка аппаратов для очистки, что связано со снижением их производительности и увеличением стоимости эксплуатации.

Загрязнение поверхности теплообмена  при выпаривании кристаллизующихся  растворов можно значительно  уменьшить путем увеличения скорости циркуляции раствора и вынесением зоны его кипения за пределы нагревательной камеры.

В аппарате с вынесенной зоной кипения (рис. 13) выпариваемый раствор поступает  снизу в нагревательную камеру 1 и, поднимаясь по трубам (длиной 4—7 м) вверх, вследствие гидростатического давления не закипает в них. При выходе из кипятильных труб раствор поступает  в расширяющуюся кверху трубу  вскипания 2, установленную над нагревательной камерой в нижней части сепаратора 3. Вследствие понижения давления в этой трубе раствор вскипает и таким образом, парообразование происходит за пределами поверхности нагрева.

Циркулирующий раствор опускается по наружной не обогреваемой трубе 4. Упаренный раствор отводится из кармана в нижней части сепаратора 3. Вторичный пар, пройдя отбойник 5 и брызгоуловитель 6,удаляется сверху аппарата. Исходный раствор поступает либо в нижнюю часть аппарата (под трубную решетку нагревательной камеры), либо сверху в циркуляционную трубу 4.

Вследствие большой поверхности  испарения, которая создается в  объеме кипящего раствора, и частичного самоиспарения капель, унесенных вторичным паром, значительно снижается брызгоунос. Кипящий раствор не соприкасается с поверхностью теплообмена, что уменьшает отложение накипи.

В виду значительного перепада температур (до~30°С) между греющим паром и  раствором и малой потери напора в зоне кипения скорость циркуляции в этих аппаратах достигает 1,8—2 .м/сек.

Увеличение скорости приводит к  увеличению производительности и интенсификации теплообмена. Коэффициенты теплопередачи  в таких аппаратах достигают 3000 вт/(м²·град) [2580 ккал/( м²·ч·град)].

Аппараты с вынесенной зоной  кипения могут эффективно применяться  для выпаривания кристаллизующихся  растворов умеренной вязкости.
