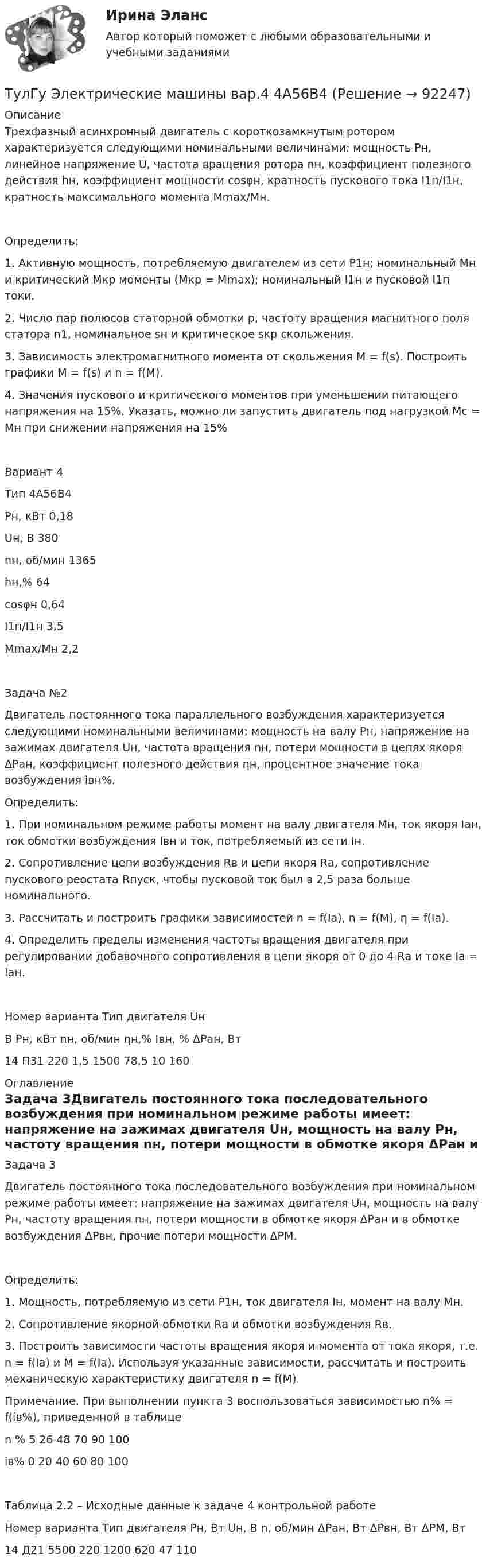

ТулГу Электрические машины вар.4 4А56В4 (Решение → 92546)

Трехфазный асинхронный двигатель с короткозамкнутым ротором характеризуется следующими номинальными величинами: мощность Рн, линейное напряжение U, частота вращения ротора nн, коэффициент полезного действия hн, коэффициент мощности cosφн, кратность пускового тока I1п/I1н, кратность максимального момента Mmax/Mн.

Определить:

1. Активную мощность, потребляемую двигателем из сети Р1н; номинальный Мн и критический Мкр моменты (Мкр = Мmax); номинальный I1н и пусковой I1п токи.

2. Число пар полюсов статорной обмотки р, частоту вращения магнитного поля статора n1, номинальное sн и критическое sкр скольжения.

3. Зависимость электромагнитного момента от скольжения М = f(s). Построить графики M = f(s) и n = f(M).

4. Значения пускового и критического моментов при уменьшении питающего напряжения на 15%. Указать, можно ли запустить двигатель под нагрузкой Мс = Мн при снижении напряжения на 15%

Вариант 4

Тип 4А56В4

Рн, кВт 0,18

Uн, В 380

nн, об/мин 1365

hн,% 64

cosφн 0,64

I1п/I1н 3,5

Мmax/Mн 2,2

Задача №2

Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными величинами: мощность на валу Рн, напряжение на зажимах двигателя Uн, частота вращения nн, потери мощности в цепях якоря ΔРан, коэффициент полезного действия ηн, процентное значение тока возбуждения iвн%.

Определить:

1. При номинальном режиме работы момент на валу двигателя Мн, ток якоря Iан, ток обмотки возбуждения Iвн и ток, потребляемый из сети Iн.

2. Сопротивление цепи возбуждения Rв и цепи якоря Rа, сопротивление пускового реостата Rпуск, чтобы пусковой ток был в 2,5 раза больше номинального.

3. Рассчитать и построить графики зависимостей n = f(Iа), n = f(M), η = f(Iа).

4. Определить пределы изменения частоты вращения двигателя при регулировании добавочного сопротивления в цепи якоря от 0 до 4 Rа и токе Iа = Iан.

Номер варианта Тип двигателя Uн

В Рн, кВт nн, об/мин ηн,% Iвн, % ΔРан, Вт

14 П31 220 1,5 1500 78,5 10 160

Задача 3

Двигатель постоянного тока последовательного возбуждения при номинальном режиме работы имеет: напряжение на зажимах двигателя Uн, мощность на валу Pн, частоту вращения nн, потери мощности в обмотке якоря ΔРан и в обмотке возбуждения ΔРвн, прочие потери мощности ΔРМ.

Определить:

1. Мощность, потребляемую из сети Р1н, ток двигателя Iн, момент на валу Мн.

2. Сопротивление якорной обмотки Rа и обмотки возбуждения Rв.

3. Построить зависимости частоты вращения якоря и момента от тока якоря, т.е. n = f(Iа) и М = f(Iа). Используя указанные зависимости, рассчитать и построить механическую характеристику двигателя n = f(М).

Примечание. При выполнении пункта 3 воспользоваться зависимостью n% = f(iв%), приведенной в таблице

n % 5 26 48 70 90 100

iв% 0 20 40 60 80 100

Таблица 2.2 – Исходные данные к задаче 4 контрольной работе

Номер варианта Тип двигателя Рн, Вт Uн, В n, об/мин ΔРан, Вт ΔРвн, Вт ΔРМ, Вт

14 Д21 5500 220 1200 620 47 110
