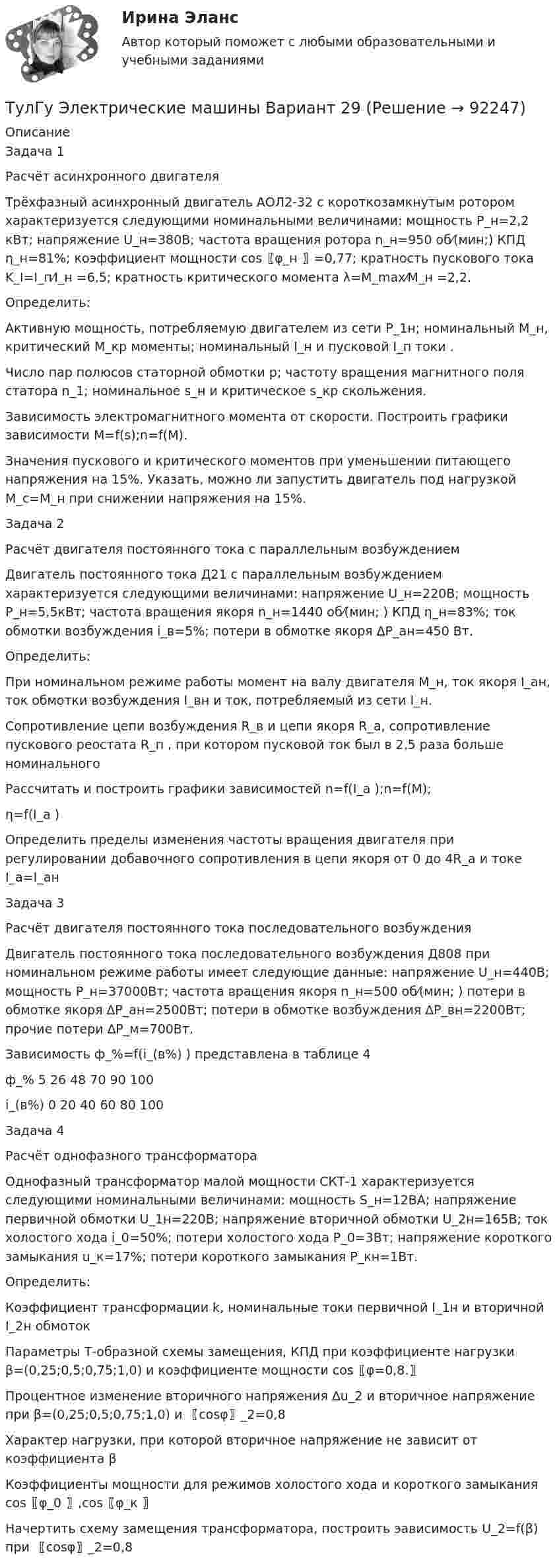

ТулГу Электрические машины Вариант 29 (Решение → 92572)

Задача 1

Расчёт асинхронного двигателя

Трёхфазный асинхронный двигатель АОЛ2-32 с короткозамкнутым ротором характеризуется следующими номинальными величинами: мощность P_н=2,2 кВт; напряжение U_н=380В; частота вращения ротора n_н=950 об⁄(мин;) КПД η_н=81%; коэффициент мощности cos⁡〖φ_н 〗=0,77; кратность пускового тока K_I=I_п⁄I_н =6,5; кратность критического момента λ=M_max⁄M_н =2,2.

Определить:

Активную мощность, потребляемую двигателем из сети P_1н; номинальный M_н, критический M_кр моменты; номинальный I_н и пусковой I_п токи .

Число пар полюсов статорной обмотки p; частоту вращения магнитного поля статора n_1; номинальное s_н и критическое s_кр скольжения.

Зависимость электромагнитного момента от скорости. Построить графики зависимости M=f(s);n=f(M).

Значения пускового и критического моментов при уменьшении питающего напряжения на 15%. Указать, можно ли запустить двигатель под нагрузкой M_c=M_н при снижении напряжения на 15%.

Задача 2

Расчёт двигателя постоянного тока с параллельным возбуждением

Двигатель постоянного тока Д21 с параллельным возбуждением характеризуется следующими величинами: напряжение U_н=220В; мощность P_н=5,5кВт; частота вращения якоря n_н=1440 об⁄(мин; ) КПД η_н=83%; ток обмотки возбуждения i_в=5%; потери в обмотке якоря ∆P_aн=450 Вт.

Определить:

При номинальном режиме работы момент на валу двигателя M_н, ток якоря I_aн, ток обмотки возбуждения I_вн и ток, потребляемый из сети I_н.

Сопротивление цепи возбуждения R_в и цепи якоря R_a, сопротивление пускового реостата R_п , при котором пусковой ток был в 2,5 раза больше номинального

Рассчитать и построить графики зависимостей n=f(I_a );n=f(M);

η=f(I_a )

Определить пределы изменения частоты вращения двигателя при регулировании добавочного сопротивления в цепи якоря от 0 до 4R_a и токе I_a=I_aн

Задача 3

Расчёт двигателя постоянного тока последовательного возбуждения

Двигатель постоянного тока последовательного возбуждения Д808 при номинальном режиме работы имеет следующие данные: напряжение U_н=440В; мощность P_н=37000Вт; частота вращения якоря n_н=500 об⁄(мин; ) потери в обмотке якоря ∆P_aн=2500Вт; потери в обмотке возбуждения ∆P_вн=2200Вт; прочие потери ∆P_м=700Вт.

Зависимость ф_%=f(i_(в%) ) представлена в таблице 4

ф_% 5 26 48 70 90 100

i_(в%) 0 20 40 60 80 100

Задача 4

Расчёт однофазного трансформатора

Однофазный трансформатор малой мощности СКТ-1 характеризуется следующими номинальными величинами: мощность S_н=12ВА; напряжение первичной обмотки U_1н=220В; напряжение вторичной обмотки U_2н=165В; ток холостого хода i_0=50%; потери холостого хода P_0=3Вт; напряжение короткого замыкания u_к=17%; потери короткого замыкания P_кн=1Вт.

Определить:

Коэффициент трансформации k, номинальные токи первичной I_1н и вторичной I_2н обмоток

Параметры Т-образной схемы замещения, КПД при коэффициенте нагрузки β=(0,25;0,5;0,75;1,0) и коэффициенте мощности cos⁡〖φ=0,8.〗

Процентное изменение вторичного напряжения ∆u_2 и вторичное напряжение при β=(0,25;0,5;0,75;1,0) и 〖cos⁡φ〗_2=0,8

Характер нагрузки, при которой вторичное напряжение не зависит от коэффициента β

Коэффициенты мощности для режимов холостого хода и короткого замыкания cos⁡〖φ_0 〗,cos⁡〖φ_к 〗

Начертить схему замещения трансформатора, построить эависимость U_2=f(β) при 〖cos⁡φ〗_2=0,8
