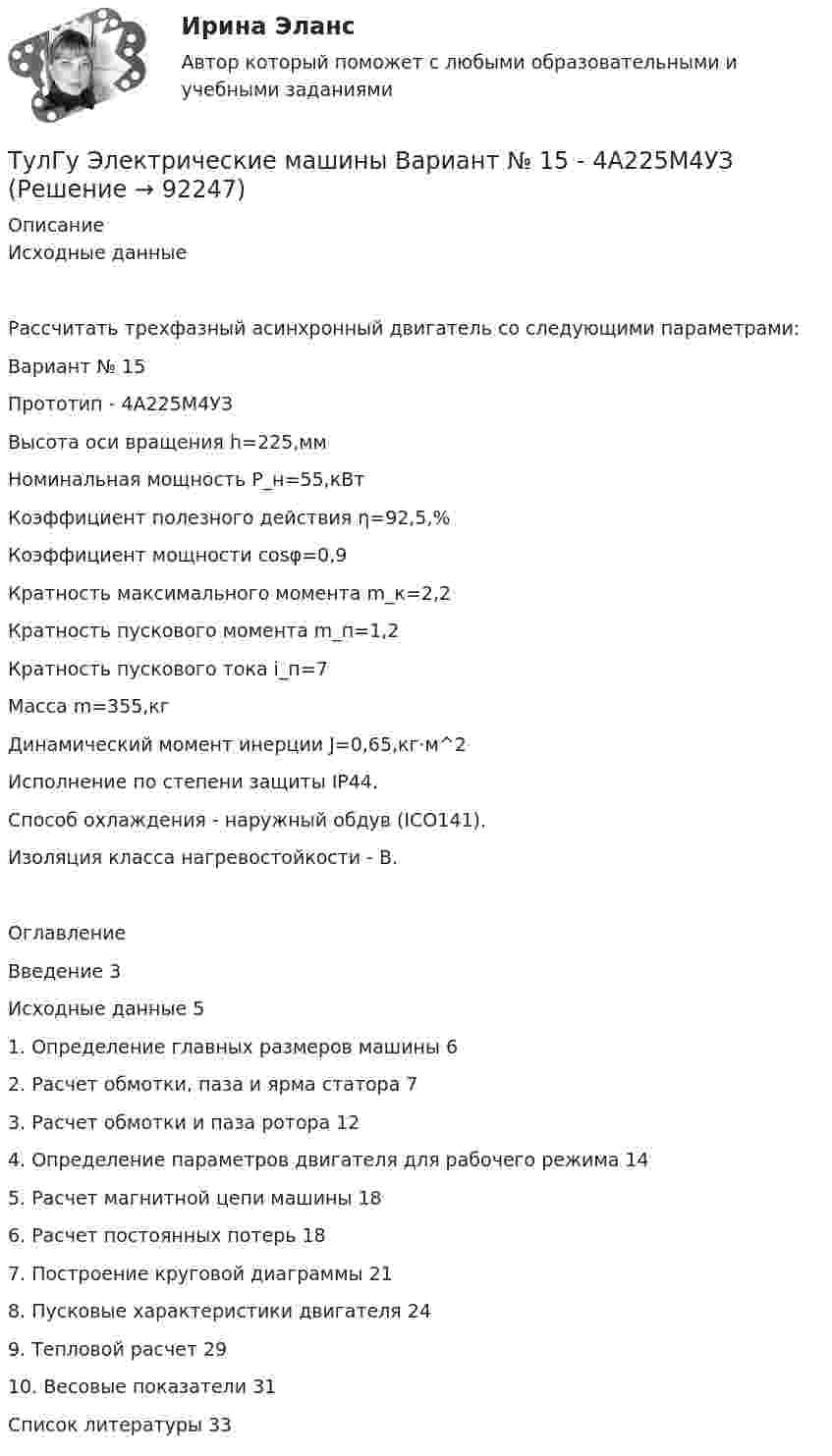

ТулГу Электрические машины Вариант № 15 - 4А225M4УЗ (Решение → 92570)

Описание

Исходные данные


Рассчитать трехфазный асинхронный двигатель со следующими параметрами:

Вариант № 15

Прототип - 4А225M4УЗ

Высота оси вращения h=225,мм

Номинальная мощность P_н=55,кВт

Коэффициент полезного действия η=92,5,%

Коэффициент мощности cosφ=0,9

Кратность максимального момента m_к=2,2

Кратность пускового момента m_п=1,2

Кратность пускового тока i_п=7

Масса m=355,кг

Динамический момент инерции J=0,65,кг⋅м^2

Исполнение по степени защиты IP44.

Способ охлаждения - наружный обдув (ICО141).

Изоляция класса нагревостойкости - B.


Оглавление

Введение 3

Исходные данные 5

1. Определение главных размеров машины 6

2. Расчет обмотки, паза и ярма статора 7

3. Расчет обмотки и паза ротора 12

4. Определение параметров двигателя для рабочего режима 14

5. Расчет магнитной цепи машины 18

6. Расчет постоянных потерь 18

7. Построение круговой диаграммы 21

8. Пусковые характеристики двигателя 24

9. Тепловой расчет 29

10. Весовые показатели 31

Список литературы 33
