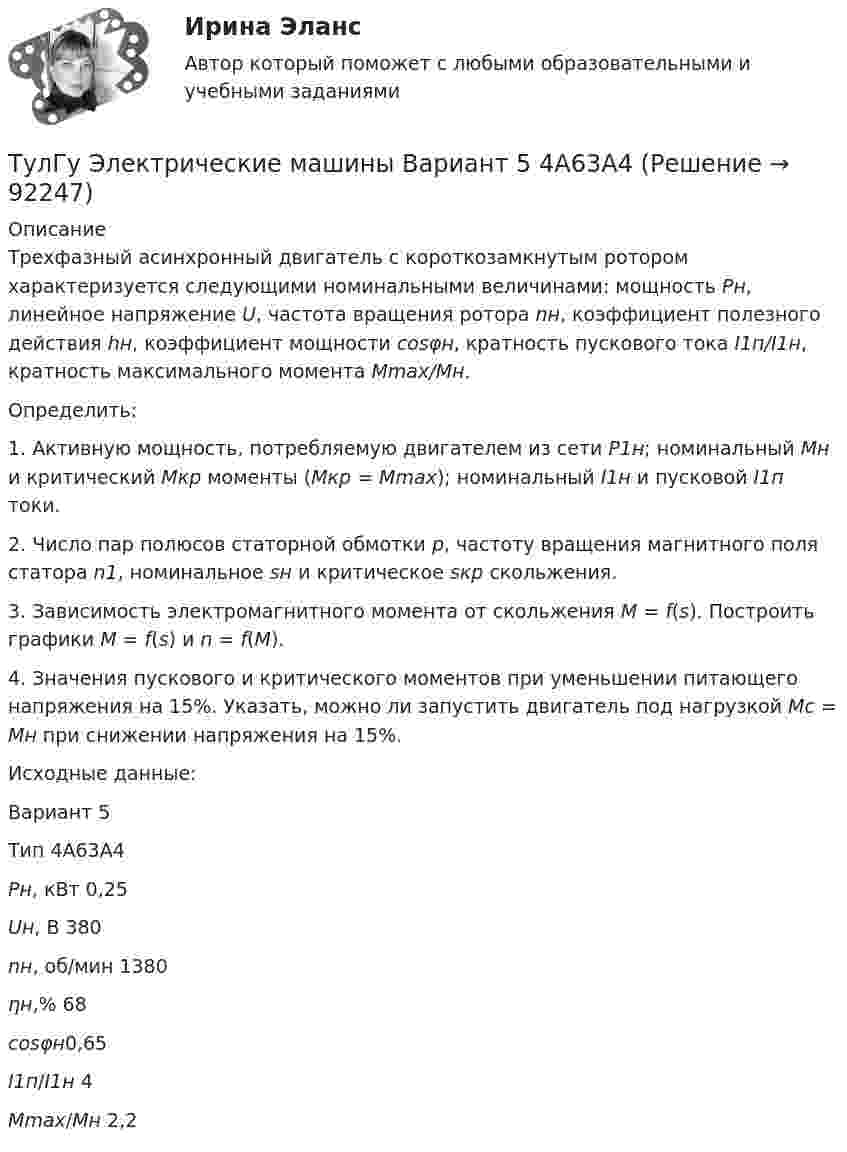

ТулГу Электрические машины Вариант 5 4А63А4 (Решение → 92548)

Трехфазный асинхронный двигатель с короткозамкнутым ротором характеризуется следующими номинальными величинами: мощность Рн, линейное напряжение U, частота вращения ротора nн, коэффициент полезного действия hн, коэффициент мощности cosφн, кратность пускового тока I1п/I1н, кратность максимального момента Mmax/Mн.

Определить:

1. Активную мощность, потребляемую двигателем из сети Р1н; номинальный Мн и критический Мкр моменты (Мкр = Мmax); номинальный I1н и пусковой I1п токи.

2. Число пар полюсов статорной обмотки р, частоту вращения магнитного поля статора n1, номинальное sн и критическое sкр скольжения.

3. Зависимость электромагнитного момента от скольжения М = f(s). Построить графики M = f(s) и n = f(M).

4. Значения пускового и критического моментов при уменьшении питающего напряжения на 15%. Указать, можно ли запустить двигатель под нагрузкой Мс = Мн при снижении напряжения на 15%.

Исходные данные:

Вариант 5

Тип 4А63А4

Рн, кВт 0,25

Uн, В 380

nн, об/мин 1380

ηн,% 68

cosφн0,65

I1п/I1н 4

Мmax/Mн 2,2
