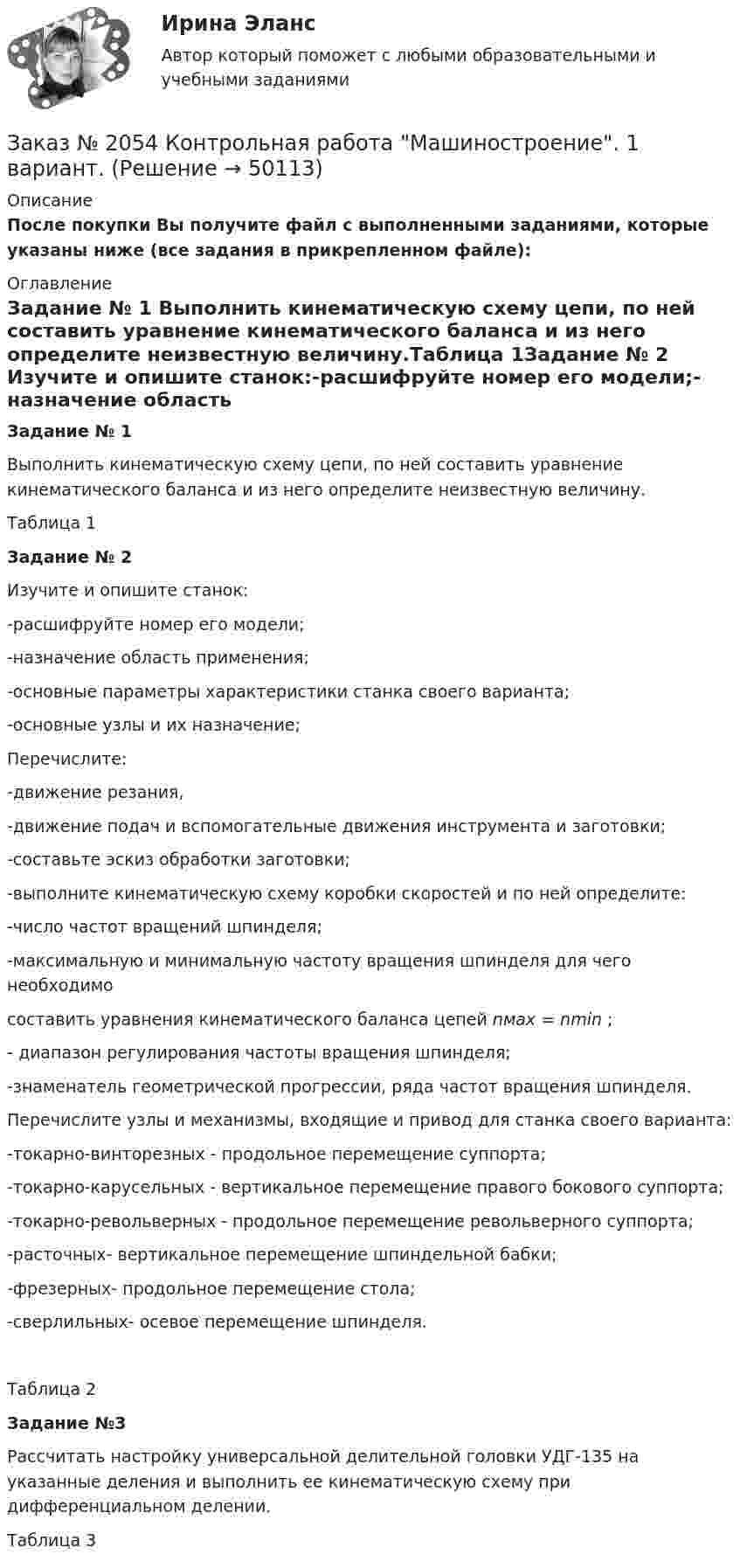

Заказ № 2054 Контрольная работа "Машиностроение". 1 вариант. (Решение → 50115)

После покупки Вы получите файл с выполненными заданиями, которые указаны ниже (все задания в прикрепленном файле):

Задание № 1

Выполнить кинематическую схему цепи, по ней составить уравнение кинематического баланса и из него определите неизвестную величину.

Таблица 1

Задание № 2

Изучите и опишите станок:

-расшифруйте номер его модели;

-назначение область применения;

-основные параметры характеристики станка своего варианта;

-основные узлы и их назначение;

Перечислите:

-движение резания,

-движение подач и вспомогательные движения инструмента и заготовки;

-составьте эскиз обработки заготовки;

-выполните кинематическую схему коробки скоростей и по ней определите:

-число частот вращений шпинделя;

-максимальную и минимальную частоту вращения шпинделя для чего необходимо

составить уравнения кинематического баланса цепей nмах = nmin ;

- диапазон регулирования частоты вращения шпинделя;

-знаменатель геометрической прогрессии, ряда частот вращения шпинделя.

Перечислите узлы и механизмы, входящие и привод для станка своего варианта:

-токарно-винторезных - продольное перемещение суппорта;

-токарно-карусельных - вертикальное перемещение правого бокового суппорта;

-токарно-револьверных - продольное перемещение револьверного суппорта;

-расточных- вертикальное перемещение шпиндельной бабки;

-фрезерных- продольное перемещение стола;

-сверлильных- осевое перемещение шпинделя.

Таблица 2

Задание №3

Рассчитать настройку универсальной делительной головки УДГ-135 на указанные деления и выполнить ее кинематическую схему при дифференциальном делении.

Таблица 3
