1. Построить диаграмму состояния однокомпонентных систем на примере воды и дать ей характеристику. Указать на диаграмме с помощью точек, когда система моновариатная, бивариантная, инвариантная. Обосновать каждую точку с помощью правила фаз Гиббса. Может ли данная система быть тривариантной? 2. Построить диаграмму состояния однокомпонентных систем на примере углекислого газа и дать ей характеристику. Указать на диаграмме с помощью точек, когда система моновариантная, бивариантная, инвариантная. Обосновать каждую точку с помощью правил фаз Гиббса. Может ли данная система быть тривариантной? 3. Построить диаграмму состояния однокомпонентных систем на примере серы и дать ей характеристику. Указать на диаграмме с помощью точек, когда система моновариантная, бивариантная, инвариантная. Обосновать каждую точку с помощью правила фаз Гиббса. Может ли данная система быть тривариантной?

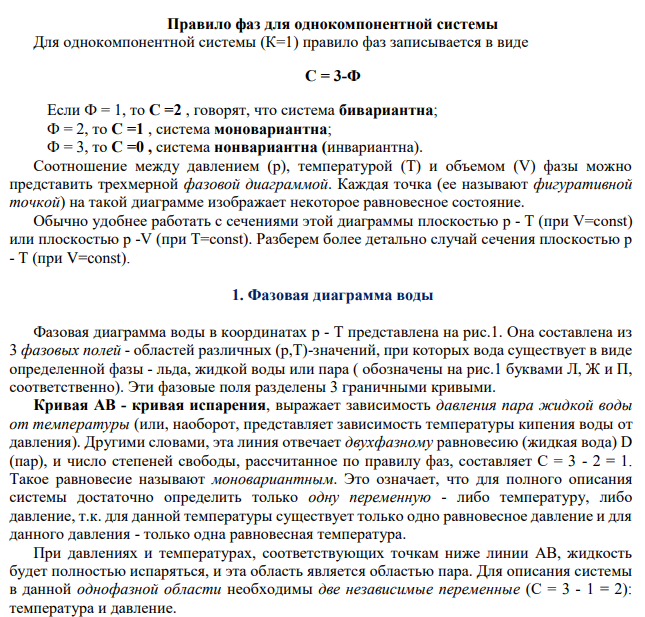

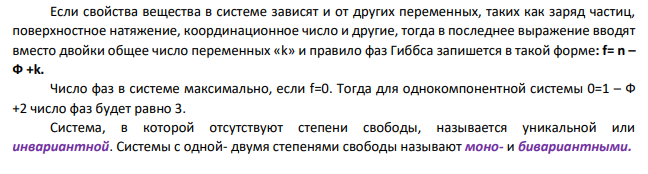

Решение:
