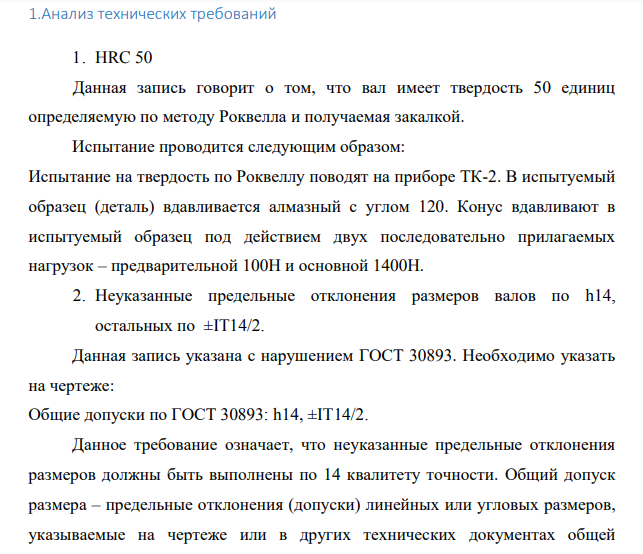

Анализ технических требований 1. HRC 50

Данная запись говорит о том, что вал имеет твердость 50 единиц определяемую по методу Роквелла и получаемая закалкой. Испытание проводится следующим образом: Испытание на твердость по Роквеллу поводят на приборе ТК-2. В испытуемый образец (деталь) вдавливается алмазный с углом 120. Конус вдавливают в испытуемый образец под действием двух последовательно прилагаемых нагрузок – предварительной 100Н и основной 1400Н. 2. Неуказанные предельные отклонения размеров валов по h14, остальных по ±IT14/2. Данная запись указана с нарушением ГОСТ 30893. Необходимо указать на чертеже: Общие допуски по ГОСТ 30893: h14, ±IT14/2. Данное требование означает, что неуказанные предельные отклонения размеров должны быть выполнены по 14 квалитету точности. Общий допуск размера – предельные отклонения (допуски) линейных или угловых размеров, указываемые на чертеже или в других технических документах общей записью и применяемые в тех случаях, когда предельные отклонения (допуски) не указаны индивидуально у соответствующих номинальных размеров. В соответствии с ГОСТ 30893.1-2002 техническое требование «Общие допуски по ГОСТ 30893.1-2002:h14, H14, ±IT14/2.» является дополнительным вариантом назначения предельных отклонений и соответствует среднему классу точности . Н14 – обозначение предельных
