Обоснование метода обработки поверхностей деталей. (Решение → 2192)
Заказ №39301

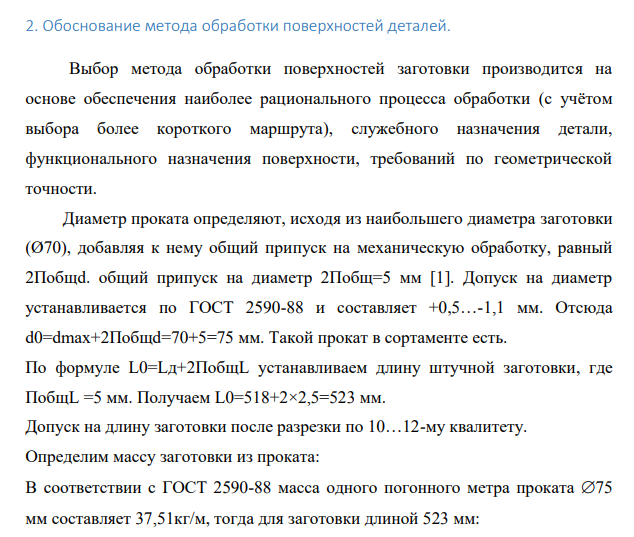

Обоснование метода обработки поверхностей деталей.
Выбор метода обработки поверхностей заготовки производится на основе обеспечения наиболее рационального процесса обработки (с учётом выбора более короткого маршрута), служебного назначения детали, функционального назначения поверхности, требований по геометрической точности. Диаметр проката определяют, исходя из наибольшего диаметра заготовки (Ø70), добавляя к нему общий припуск на механическую обработку, равный 2Побщd. общий припуск на диаметр 2Побщ=5 мм [1]. Допуск на диаметр устанавливается по ГОСТ 2590-88 и составляет +0,5…-1,1 мм. Отсюда d0=dmax+2Побщd=70+5=75 мм. Такой прокат в сортаменте есть. По формуле L0=Lд+2ПобщL устанавливаем длину штучной заготовки, где ПобщL =5 мм. Получаем L0=518+2×2,5=523 мм. Допуск на длину заготовки после разрезки по 10…12-му квалитету. Определим массу заготовки из проката: В соответствии с ГОСТ 2590-88 масса одного погонного метра проката 75
