Дано: число зубьев Z=8; внутренний диаметр d=46 мм; наружный диаметр D=50 мм; ширина зуба b=9 мм; подвижность соединения в осевом направлении – нет; требуемая точность центрирования – повышенная; особенности условий эксплуатации – не требуется частая разборка. (Решение → 2709)

Заказ №39301

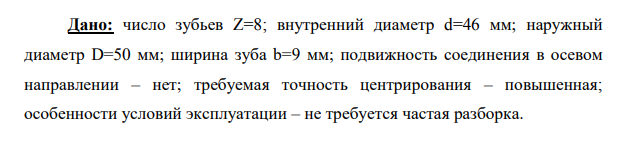

Дано: число зубьев Z=8; внутренний диаметр d=46 мм; наружный диаметр D=50 мм; ширина зуба b=9 мм; подвижность соединения в осевом направлении – нет; требуемая точность центрирования – повышенная; особенности условий эксплуатации – не требуется частая разборка.

Решение: Исходя из условия повышенной точности центрирования, выбираем способ центрирования по внутреннему диаметру – d. Выбираем поля допусков для размеров d, D и b согласно ГОСТ 1139-80 [1]: а) Для размера d – внутреннего диаметра, являющегося центрирующим элементом, по условию работы являющимся неподвижным, т.е. не требующим взаимного смещения вала и втулки в осевом направлении, выбираем поля допусков из числа рекомендуемых и образующих переходную посадку (или с натягом) -для втулки H7 – как единственное рекомендуемое; - для вала js6 – как одно из рекомендуемых и обеспечивающих большую плотность соединения (при отсутствии условия частой сборкиразборки соединения). б)Для размера D – наружного диаметра, когда этот элемент не является центрирующим, стандартом рекомендуется единственные поля допусков - для втулки H12; - для вала a11.
