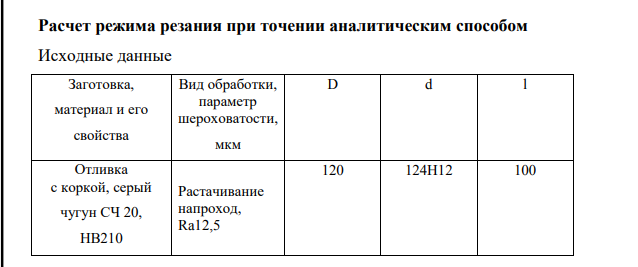

Расчет режима резания при точении аналитическим способом Исходные данные Заготовка, материал и его свойства Вид обработки, параметр шероховатости, мкм D d l Отливка с коркой, серый чугун СЧ 20, НВ210 Растачивание напроход, Ra12,5 120 124Н12 100

Решение

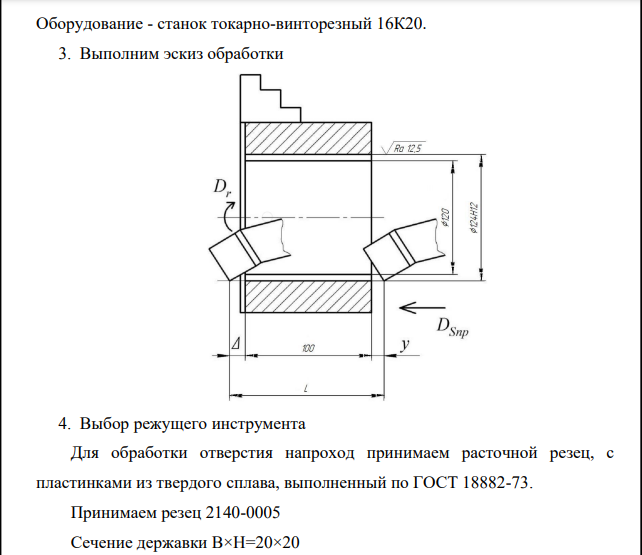

Оборудование - станок токарно-винторезный 16К20. 3. Выполним эскиз обработки 4. Выбор режущего инструмента Для обработки отверстия напроход принимаем расточной резец, с пластинками из твердого сплава, выполненный по ГОСТ 18882-73. Принимаем резец 2140-0005 Сечение державки B×H=20×20 Вылет резца принимаем в соответствии с соотношением: l>ld, l=120мм Геометрические параметры резца принимаем в соответствии с ГОСТ18882-73  8 ;  10 ; 1  15 ;   60 ;  0 ; r=1,0; f=0,2 Выберем режущий материал. Так как обрабатываемым материалом является серый чугун и растачивается отверстие, не обработанное, принимаем резец, оснащенный пластинкой из твердого сплава ВК8. 5. Назначение режимов резания 153 Изм. Лист № докум. Подпись Дата Лист 153 15.03.05.2020.037 Определим глубину резания. Полная глубина резания составляет: d D t 2   , Где: D – диаметр отверстия заготовки, мм; d – диаметр после обработки, мм. 124 120 t 2мм 2    Назначаем подачу Выберем величину подачи при черновом растачивании. По справочным данным подача S=0,3-0,5 мм/об. Корректируем подачу по паспортным данным станка 16К20 Принимаем S=0,5 мм/об.
