Для каждой из полученных марок сталей определить химический состав по маркировке. 2. Определить класс стали по назначению. (Решение → 210)

Заказ №39301

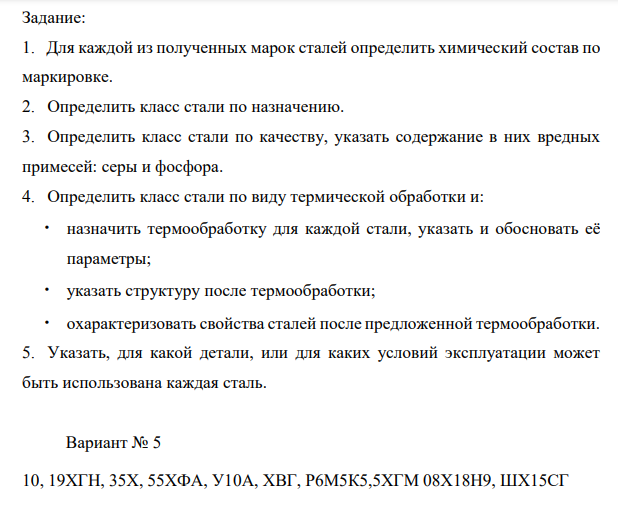

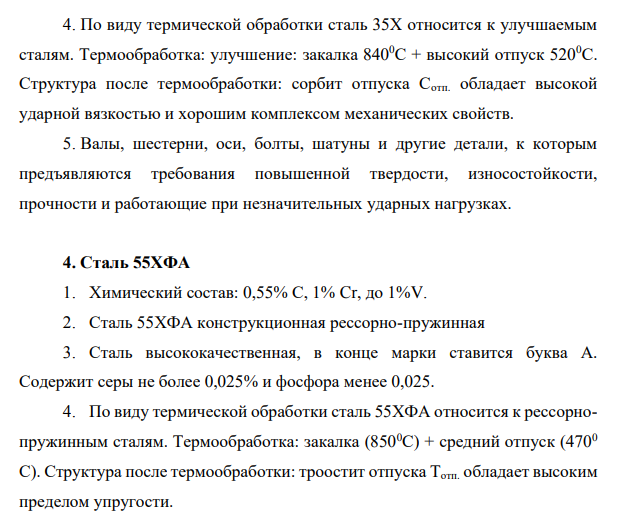

1. Для каждой из полученных марок сталей определить химический состав по маркировке. 2. Определить класс стали по назначению. 3. Определить класс стали по качеству, указать содержание в них вредных примесей: серы и фосфора. 4. Определить класс стали по виду термической обработки и: • назначить термообработку для каждой стали, указать и обосновать её параметры; • указать структуру после термообработки; • охарактеризовать свойства сталей после предложенной термообработки. 5. Указать, для какой детали, или для каких условий эксплуатации может быть использована каждая сталь. Вариант № 5 10, 19ХГН, 35X, 55ХФА, У10А, ХВГ, Р6М5К5,5ХГМ 08Х18Н9, ШХ15СГ

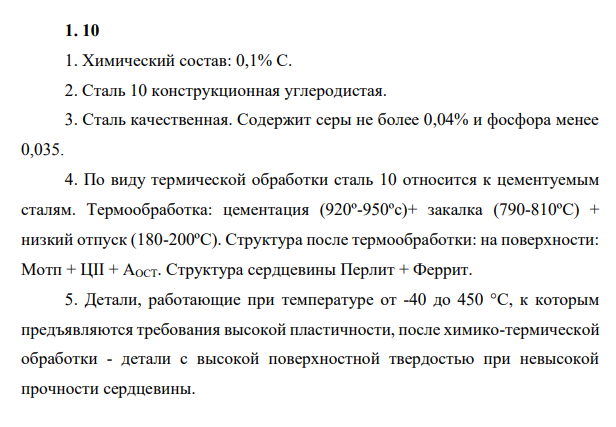

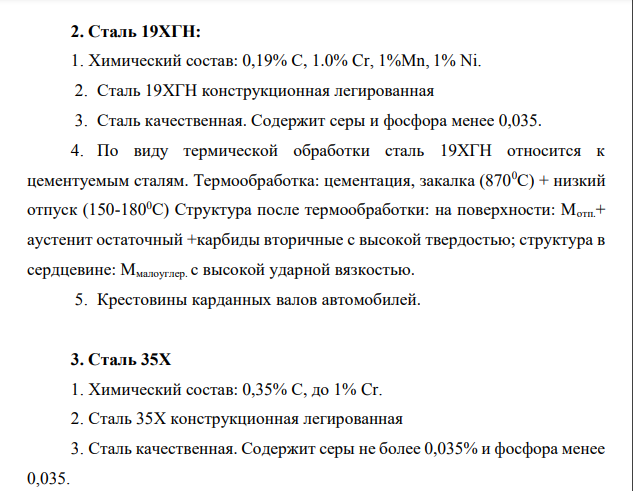

1. 10 1. Химический состав: 0,1% С. 2. Сталь 10 конструкционная углеродистая. 3. Сталь качественная. Содержит серы не более 0,04% и фосфора менее 0,035. 4. По виду термической обработки сталь 10 относится к цементуемым сталям. Термообработка: цементация (920º-950ºс)+ закалка (790-810ºС) + низкий отпуск (180-200ºС). Структура после термообработки: на поверхности: Мотп + ЦII + АОСТ. Структура сердцевины Перлит + Феррит. 5. Детали, работающие при температуре от -40 до 450 °С, к которым предъявляются требования высокой пластичности, после химико-термической обработки - детали с высокой поверхностной твердостью при невысокой прочности сердцевины. 2. Сталь 19ХГН: 1. Химический состав: 0,19% С, 1.0% Cr, 1%Mn, 1% Ni. 2. Сталь 19ХГН конструкционная легированная 3. Сталь качественная. Содержит серы и фосфора менее 0,035. 4. По виду термической обработки сталь 19ХГН относится к цементуемым сталям. Термообработка: цементация, закалка (8700С) + низкий отпуск (150-1800С) Структура после термообработки: на поверхности: Мотп.+ аустенит остаточный +карбиды вторичные с высокой твердостью; структура в сердцевине: Ммалоуглер. с высокой ударной вязкостью. 5. Крестовины карданных валов автомобилей. 3. Сталь 35Х 1. Химический состав: 0,35% С, до 1% Cr. 2. Сталь 35Х конструкционная легированная 3. Сталь качественная. Содержит серы не более 0,035% и фосфора менее 0,035 4. По виду термической обработки сталь 35Х относится к улучшаемым сталям. Термообработка: улучшение: закалка 8400С + высокий отпуск 5200С. Структура после термообработки: сорбит отпуска Сотп. обладает высокой ударной вязкостью и хорошим комплексом механических свойств. 5. Валы, шестерни, оси, болты, шатуны и другие детали, к которым предъявляются требования повышенной твердости, износостойкости, прочности и работающие при незначительных ударных нагрузках. 4. Сталь 55ХФА 1. Химический состав: 0,55% С, 1% Cr, до 1%V. 2. Сталь 55ХФА конструкционная рессорно-пружинная 3. Сталь высококачественная, в конце марки ставится буква А. Содержит серы не более 0,025% и фосфора менее 0,025. 4. По виду термической обработки сталь 55ХФА относится к рессорнопружинным сталям. Термообработка: закалка (8500С) + средний отпуск (4700 С). Структура после термообработки: троостит отпуска Тотп. обладает высоким пределом упругости.
