Для заданной посадки 1. По таблицам предельных отклонений и заданному обозначению поля допуска найти предельные отклонения вала и отверстия. 2. Рассчитать предельные размеры и допуски вала и отверстия (Решение → 212)

Заказ №39301

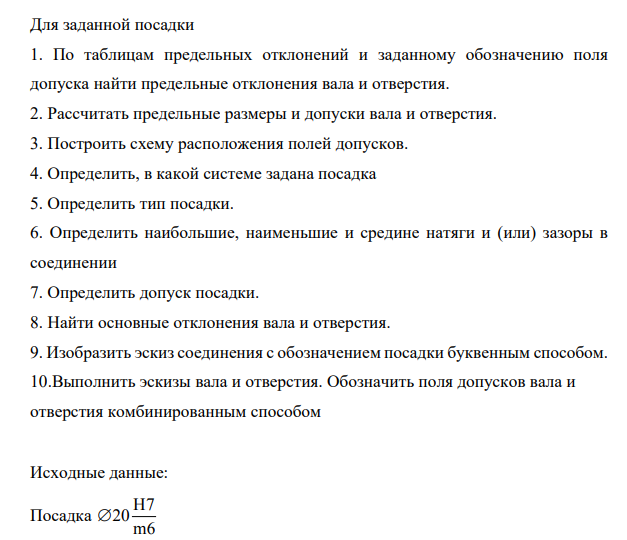

Для заданной посадки 1. По таблицам предельных отклонений и заданному обозначению поля допуска найти предельные отклонения вала и отверстия. 2. Рассчитать предельные размеры и допуски вала и отверстия. 3. Построить схему расположения полей допусков. 4. Определить, в какой системе задана посадка 5. Определить тип посадки. 6. Определить наибольшие, наименьшие и средине натяги и (или) зазоры в соединении 7. Определить допуск посадки. 8. Найти основные отклонения вала и отверстия. 9. Изобразить эскиз соединения с обозначением посадки буквенным способом. 10.Выполнить эскизы вала и отверстия. Обозначить поля допусков вала и отверстия комбинированным способом Исходные данные: Посадка H7 20 m6 

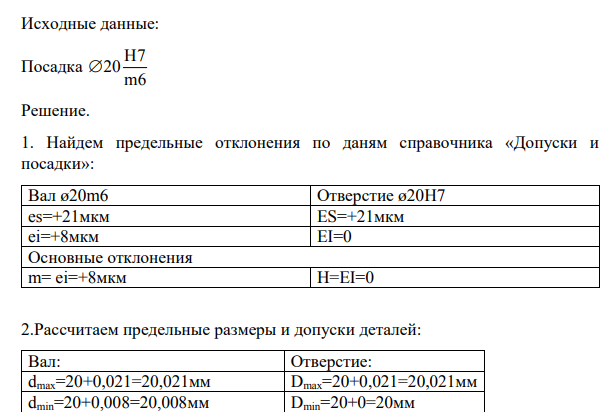

Решение. 1. Найдем предельные отклонения по даням справочника «Допуски и посадки»: Вал ø20m6 Отверстие ø20H7 es=+21мкм ES=+21мкм ei=+8мкм EI=0 Основные отклонения m= ei=+8мкм Н=EI=0 2.Рассчитаем предельные размеры и допуски деталей: Вал: Отверстие: dmax=20+0,021=20,021мм Dmax=20+0,021=20,021мм dmin=20+0,008=20,008мм Dmin=20+0=20мм Td=20,021-20,008=0,013мм TD=20,021-20=0,021мм
