Для резьбового соединения определить параметры, отклонения, размеры. Исходные данные: Расчет резьбового соединения M24х1,5-5H/6d. (Решение → 539)
Заказ №39301

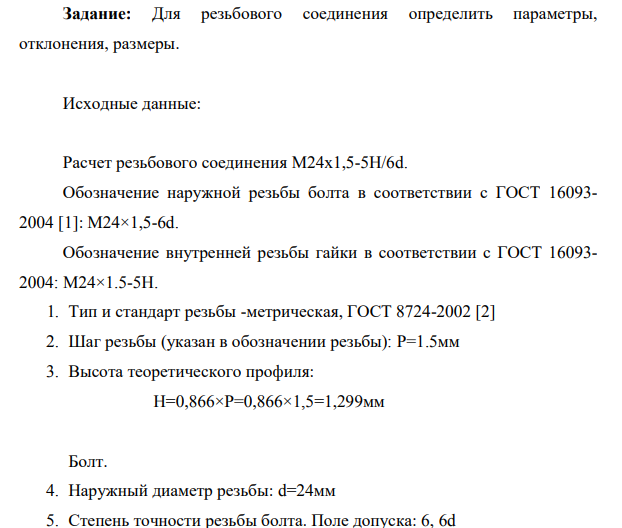

Для резьбового соединения определить параметры, отклонения, размеры. Исходные данные: Расчет резьбового соединения M24х1,5-5H/6d.
Обозначение наружной резьбы болта в соответствии с ГОСТ 16093- 2004 [1]: М24×1,5-6d. Обозначение внутренней резьбы гайки в соответствии с ГОСТ 16093- 2004: M24×1.5-5H. 1. Тип и стандарт резьбы -метрическая, ГОСТ 8724-2002 [2] 2. Шаг резьбы (указан в обозначении резьбы): Р=1.5мм 3. Высота теоретического профиля: H=0,866×Р=0,866×1,5=1,299мм Болт. 4. Наружный диаметр резьбы: d=24мм 5. Степень точности резьбы болта. Поле допуска: 6, 6d 6. Верхнее отклонение поля допуска наружного диаметра резьбы определяем по [3, табл. 4.29]: es=-95мкм
- Что заложено в основу Единой международной системы единиц СИ?
- Что называется шкалой измерения? Приведите пример.
- Как можно классифицировать виды измерений?
- Что называют погрешностью измерения?
- Что называют измерением?
- Основными единицами системы СИ являются: а) сантиметр, грамм, минута и др.; б) километр, тонна, час и др.; в) метр, килограмм, секунда и др.; г) миллиметр, миллиграмм, секунда и др.
- Первыми единицами длины являются … а) дюйм, фунт, метр; б) фут, аршин, метр; в) пядь, дюйм, метр; г) дюйм, фут, пядь
- Опережающая стандартизация
- Региональная стандартизация. Стандартизация в странах ЕС.
- Метрологические характеристики средств измерений
- Определить результат косвенного измерения радиуса R на универсальном микроскопе УИМ-23 по результатам измерений длины хорды а и стрелки сегмента В. Радиус рассчитывается по формуле: 2 a B R 8B 2 . Доверительная вероятность Р=0,95. Результаты измерений приведены в таблице 4.
- По проведённым десяти измерениям определить результат неравноточных измерений и погрешности. Измерение диаметра вала микрометрами первого и второго классов точности с ценой деления 0,01 мм показали значения, приведённые в таблице 3.
- По заданному массиву измерений определить значений величины и оценить точность измерения. Записать результат измерения. Выполнить проверку на наличие промахов по критерию Граббса.
- Для заданного средства измерений: - описать назначение, устройство, принцип действия, обозначение; - составить локальную поверочную схему Исходные данные: Микроскопы инструментальные, ГОСТ 8074 Пределы измерений 150×50 мм Цена деления 0,005мм Основные погрешности ±0,003мм
