К миллиамперметру с постоянной по току 10−4 А/дел и внутренним сопротивлением 10 Ом подключен шунт сопротивлением 0,05 Ом. Определить, во сколько раз изменится чувствительность по току и предел измерений шунтированного прибора; вычислить новую постоянную прибора по току. (Решение → 19475)

Заказ №39140

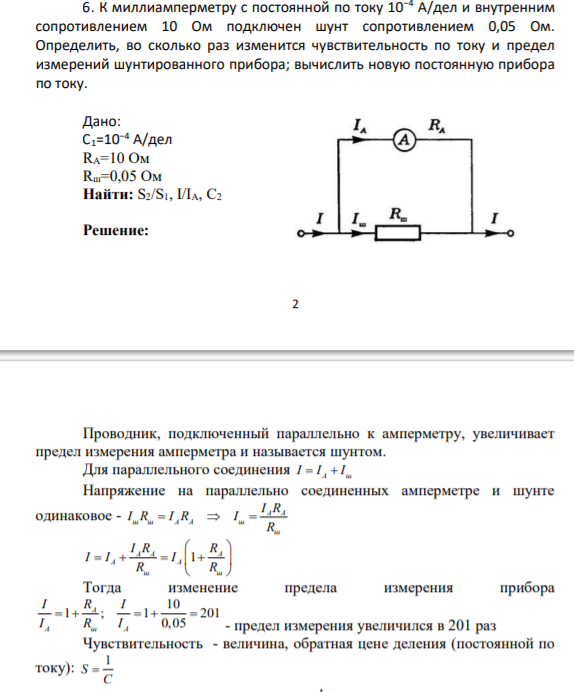

6. К миллиамперметру с постоянной по току 10−4 А/дел и внутренним сопротивлением 10 Ом подключен шунт сопротивлением 0,05 Ом. Определить, во сколько раз изменится чувствительность по току и предел измерений шунтированного прибора; вычислить новую постоянную прибора по току. Дано: С1=10−4 А/дел RA=10 Ом Rш=0,05 Ом Найти: S2/S1, I/IА, С2

Решение:

L, кг∙м 2 /с t, c 2 7 8 Проводник, подключенный параллельно к амперметру, увеличивает предел измерения амперметра и называется шунтом. Для параллельного соединения A ш I I I   Напряжение на параллельно соединенных амперметре и шунте одинаковое - A A ш ш A A ш ш I R I R I R I R    1 A A A A A ш ш I R R I I I R R           Тогда изменение предела измерения прибора 10 1 ; 1 201 0,05 A A ш A I I R I R I      - предел измерения увеличился в 201 раз Чувствительность - величина, обратная цене деления (постоянной по току): 1 S C
