Какими свойствами должны обладать литейные сплавы? (Решение → 1768)

Заказ №39301

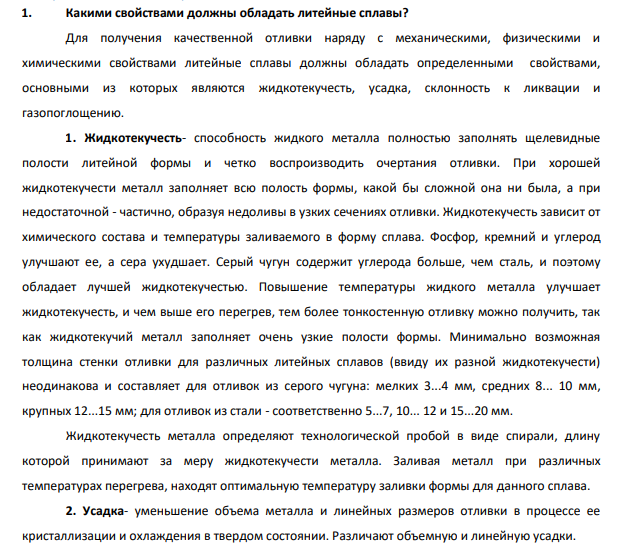

Какими свойствами должны обладать литейные сплавы?

Для получения качественной отливки наряду с механическими, физическими и химическими свойствами литейные сплавы должны обладать определенными свойствами, основными из которых являются жидкотекучесть, усадка, склонность к ликвации и газопоглощению. 1. Жидкотекучесть- способность жидкого металла полностью заполнять щелевидные полости литейной формы и четко воспроизводить очертания отливки. При хорошей жидкотекучести металл заполняет всю полость формы, какой бы сложной она ни была, а при недостаточной - частично, образуя недоливы в узких сечениях отливки. Жидкотекучесть зависит от химического состава и температуры заливаемого в форму сплава. Фосфор, кремний и углерод улучшают ее, а сера ухудшает. Серый чугун содержит углерода больше, чем сталь, и поэтому обладает лучшей жидкотекучестью. Повышение температуры жидкого металла улучшает жидкотекучесть, и чем выше его перегрев, тем более тонкостенную отливку можно получить, так как жидкотекучий металл заполняет очень узкие полости формы. Минимально возможная толщина стенки отливки для различных литейных сплавов (ввиду их разной жидкотекучести) неодинакова и составляет для отливок из серого чугуна: мелких 3...4 мм, средних 8... 10 мм, крупных 12...15 мм; для отливок из стали - соответственно 5...7, 10... 12 и 15...20 мм. Жидкотекучесть металла определяют технологической пробой в виде спирали, длину которой принимают за меру жидкотекучести металла. Заливая металл при различных температурах перегрева, находят оптимальную температуру заливки формы для данного сплава. 2. Усадка- уменьшение объема металла и линейных размеров отливки в процессе ее кристаллизации и охлаждения в твердом состоянии. Различают объемную и линейную усадки.
