Для гладкого цилиндрического соединения вала с отверстием задан диаметр отверстия H7 350 h7 (Решение → 1772)

Заказ №39301

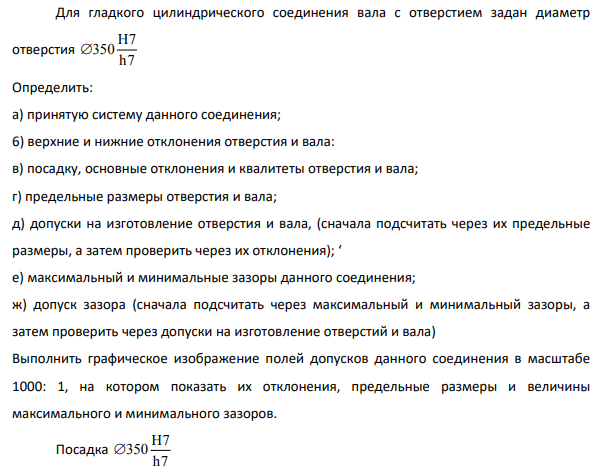

Для гладкого цилиндрического соединения вала с отверстием задан диаметр отверстия H7 350 h7  Определить: а) принятую систему данного соединения; 6) верхние и нижние отклонения отверстия и вала: в) посадку, основные отклонения и квалитеты отверстия и вала; г) предельные размеры отверстия и вала; д) допуски на изготовление отверстия и вала‚ (сначала подсчитать через их предельные размеры, а затем проверить через их отклонения); ‘ е) максимальный и минимальные зазоры данного соединения; ж) допуск зазора (сначала подсчитать через максимальный и минимальный зазоры, а затем проверить через допуски на изготовление отверстий и вала) Выполнить графическое изображение полей допусков данного соединения в масштабе 1000: 1, на котором показать их отклонения, предельные размеры и величины максимального и минимального зазоров. Посадка Н7 350 h7

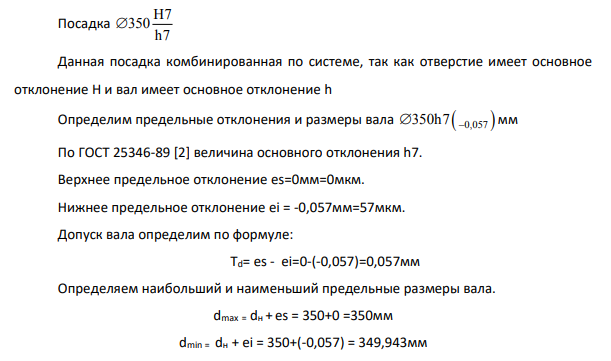

Данная посадка комбинированная по системе, так как отверстие имеет основное отклонение Н и вал имеет основное отклонение h Определим предельные отклонения и размеры вала 350h7 0,057  мм По ГОСТ 25346-89 [2] величина основного отклонения h7. Верхнее предельное отклонение es=0мм=0мкм. Нижнее предельное отклонение ei = -0,057мм=57мкм. Допуск вала определим по формуле: Тd= es - ei=0-(-0,057)=0,057мм Определяем наибольший и наименьший предельные размеры вала. dmax = dн + es = 350+0 =350мм dmin = dн + ei = 350+(-0,057) = 349,943мм
