Обобщенная структурная схема, общие узлы и элементы аналоговых электрических приборов.

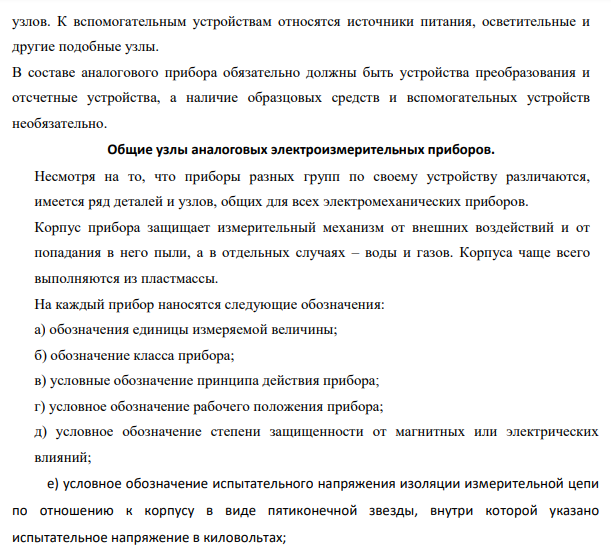

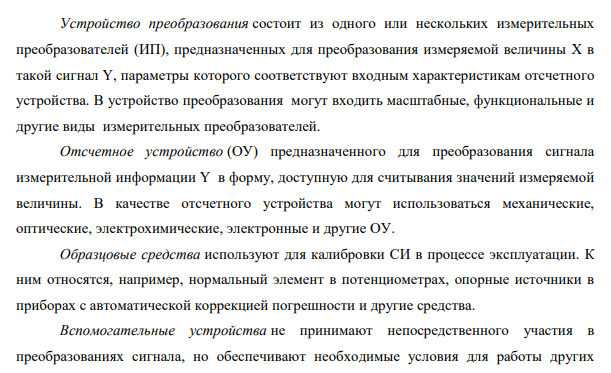

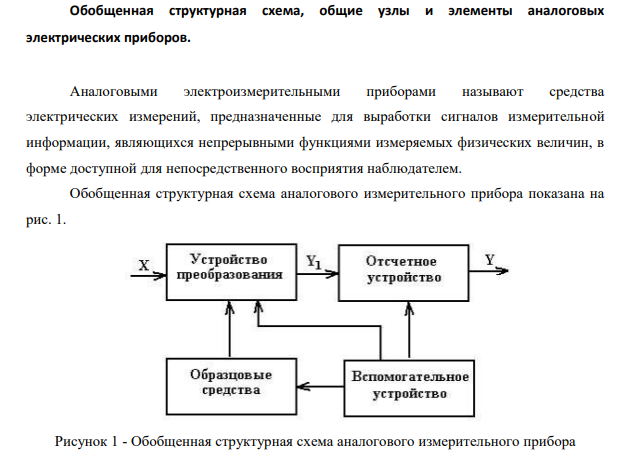

Аналоговыми электроизмерительными приборами называют средства электрических измерений, предназначенные для выработки сигналов измерительной информации, являющихся непрерывными функциями измеряемых физических величин, в форме доступной для непосредственного восприятия наблюдателем. Обобщенная структурная схема аналогового измерительного прибора показана на рис. 1. Рисунок 1 - Обобщенная структурная схема аналогового измерительного прибора Устройство преобразования состоит из одного или нескольких измерительных преобразователей (ИП), предназначенных для преобразования измеряемой величины Х в такой сигнал Y, параметры которого соответствуют входным характеристикам отсчетного устройства. В устройство преобразования могут входить масштабные, функциональные и другие виды измерительных преобразователей. Отсчетное устройство (ОУ) предназначенного для преобразования сигнала измерительной информации Y в форму, доступную для считывания значений измеряемой величины. В качестве отсчетного устройства могут использоваться механические, оптические, электрохимические, электронные и другие ОУ. Образцовые средства используют для калибровки СИ в процессе эксплуатации. К ним относятся, например, нормальный элемент в потенциометрах, опорные источники в приборах с автоматической коррекцией погрешности и другие средства. Вспомогательные устройства не принимают непосредственного участия в преобразованиях сигнала, но обеспечивают необходимые условия для работы других Инв. № подп Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Лист 101 8 Лист Изм. № докум. Подп. Дата ВКР.15.02.08.000.00.00.000 ПЗ узлов. К вспомогательным устройствам относятся источники питания, осветительные и другие подобные узлы. В составе аналогового прибора обязательно должны быть устройства преобразования и отсчетные устройства, а наличие образцовых средств и вспомогательных устройств необязательно. Общие узлы аналоговых электроизмерительных приборов. Несмотря на то, что приборы разных групп по своему устройству различаются, имеется ряд деталей и узлов, общих для всех электромеханических приборов. Корпус прибора защищает измерительный механизм от внешних воздействий и от попадания в него пыли, а в отдельных случаях – воды и газов. Корпуса чаще всего выполняются из пластмассы. На каждый прибор наносятся следующие обозначения: а) обозначения единицы измеряемой величины; б) обозначение класса прибора; в) условные обозначение принципа действия прибора; г) условное обозначение рабочего положения прибора; д) условное обозначение степени защищенности от магнитных или электрических влияний; е) условное обозначение испытательного напряжения изоляции измерительной цепи по отношению к корпусу в виде пятиконечной звезды, внутри которой указано испытательное напряжение в киловольтах; ж) год выпуска и заводской номер; з) номер стандарта, установленного на данную группу приборов; и) условное обозначение рода тока и числа фаз; к) товарный знак завода-поставщика; л) заводское обозначение прибора.
