Назначьте режим термической обработки слабонагруженных деталей из стали 45. Приведите его обоснование и опишите структуру и механические свойства деталей. (Решение → 1777)

Заказ №39301

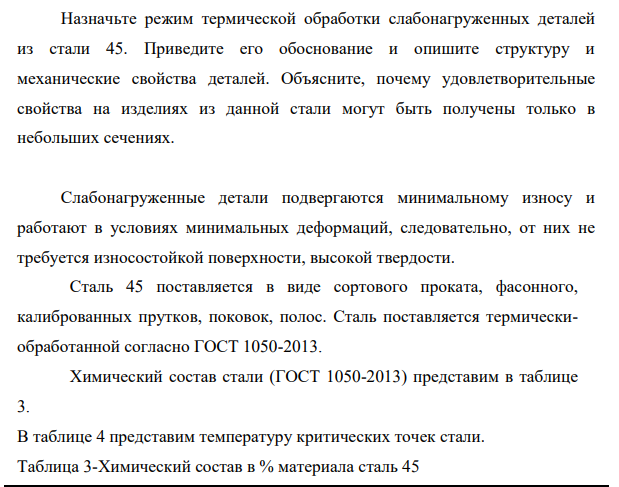

Назначьте режим термической обработки слабонагруженных деталей из стали 45. Приведите его обоснование и опишите структуру и механические свойства деталей. Объясните, почему удовлетворительные свойства на изделиях из данной стали могут быть получены только в небольших сечениях.

Слабонагруженные детали подвергаются минимальному износу и работают в условиях минимальных деформаций, следовательно, от них не требуется износостойкой поверхности, высокой твердости. Сталь 45 поставляется в виде сортового проката, фасонного, калиброванных прутков, поковок, полос. Сталь поставляется термическиобработанной согласно ГОСТ 1050-2013. Химический состав стали (ГОСТ 1050-2013) представим в таблице 3. В таблице 4 представим температуру критических точек стали. Таблица 3-Химический состав в % материала сталь 45 C Si Mn Ni S P Cr Cu As 0.42-0.5 0.17-0.37 0.5-0.8 до 0.3 до 0.04 до 0.035 до 0.25 до 0.3 до 0.08 Таблица 4- Температура критических точек стали Ac1 Ac3(Acm) Ar3(Arcm) Ar1 730 755 690 780 Сталь 45– конструкционная качественная сталь. По структуре эта сталь – доэвтектоидная, по содержанию углерода – среднеуглеродистая, по назначению – конструкционная, по способу раскисления – спокойная, по качеству –качественная. Инв. № подп Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Лист 100 8 Лист Изм. № докум. Подп. Дата ВКР.15.02.08.000.00.00.000 ПЗ Микроструктура стали в исходном состоянии феррито – перлитная (рисунок 2) Рисунок 2- Схема микроструктуры стали в исходном состоянии. Исходя из требований, предъявляемых к детали, считаем, что необходимо выполнить следующие операции термической обработки: Объемная закалка - для повышения твердости и прочности детали. Высокий отпуск - для получения достаточной прочности, ударной вязкости и предела прочности.
