Для изготовления машинных метчиков выбрана сталь Р6М5. Укажите состав и определите группу стали по назначению. Назначьте режим термической обработки, приведите его обоснование, объяснив влияние легирования на свойства данной стали. (Решение → 1779)
Заказ №39301

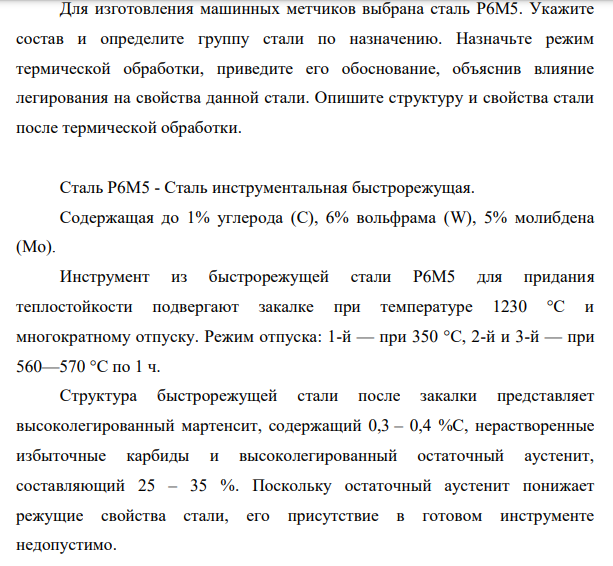

Для изготовления машинных метчиков выбрана сталь Р6М5. Укажите состав и определите группу стали по назначению. Назначьте режим термической обработки, приведите его обоснование, объяснив влияние легирования на свойства данной стали. Опишите структуру и свойства стали после термической обработки.
Сталь Р6М5 - Сталь инструментальная быстрорежущая. Содержащая до 1% углерода (С), 6% вольфрама (W), 5% молибдена (Mo). Инструмент из быстрорежущей стали Р6М5 для придания теплостойкости подвергают закалке при температуре 1230 °С и многократному отпуску. Режим отпуска: 1-й — при 350 °С, 2-й и 3-й — при 560—570 °С по 1 ч. Структура быстрорежущей стали после закалки представляет высоколегированный мартенсит, содержащий 0,3 – 0,4 %С, нерастворенные избыточные карбиды и высоколегированный остаточный аустенит, составляющий 25 – 35 %. Поскольку остаточный аустенит понижает режущие свойства стали, его присутствие в готовом инструменте недопустимо.
- Энтропия как критерий состояния равновесия и направления протекания самопроизвольного процесса в изолированной системе.
- Для изготовления некоторых деталей двигателей внутреннего сгорания выбран сплав АК4. Расшифруйте состав, укажите способ изготовления деталей из данного сплава и приведите характеристики механических свойств сплава при повышенных температурах.
- Для деталей, работающих в окислительной атмосфере, применяется сталь 12X13. Укажите состав и определите класс стали по структуре.
- Напишите математическое выражение 2-го закона термодинамики в дифференциальной форме для обратимого (равновесного) и необратимого процессов в открытой системе.
- Приварить две усиливающие накладки Б на вертикальной полке шкворневой балки полувагона. Катет угловых швов – 5 мм без усиления. Эскиз соединяемых деталей представим на рисунке 2.
- Определите графически производную o rH T p при 600 K и сопоставьте ее с величиной, определённой в п. 22.
- Рассчитайте тепловой эффект o rHT реакции А при температурах, T K: 298, 400, 500, 700, 800 и 1000 и постройте график зависимости o r H f T( ) .
- Для гладкого цилиндрического соединения вала с отверстием задан диаметр отверстия H7 350 h7
- Контроль и методы контроля качества продукции
- Обобщенная структурная схема, общие узлы и элементы аналоговых электрических приборов.
- В результате термической и химико-термической обработки червяка должны получить твердый износоустойчивый поверхностный слой при вязкой сердцевине.
- Рассчитайте изменение энтропии ( o 1 S ) вещества А (табл. 1) при изобарном нагревании от 298 до 800 K в Дж /моль K . (Принять, что вещество А находится в газообразном состоянии, используйте уравнение o ( ) C f T p (см. задание 1, п.15).
- Назначьте режим термической обработки слабонагруженных деталей из стали 45. Приведите его обоснование и опишите структуру и механические свойства деталей.
- Напишите уравнения, выражающие зависимость энтропии от температуры ( p const ) и давления ( T const ). Приведите уравнения для расчет
