Кинематические схемы станков и условные обозначения их элементов

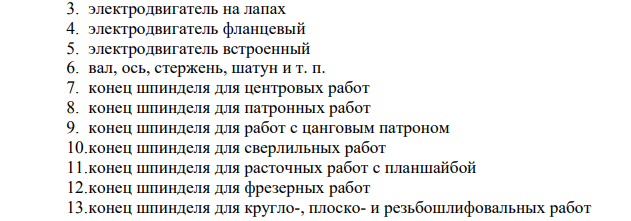

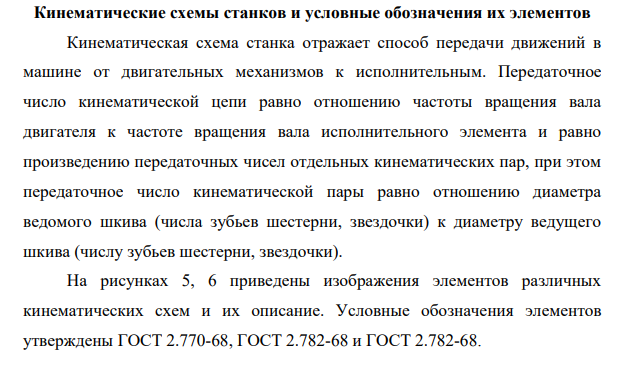

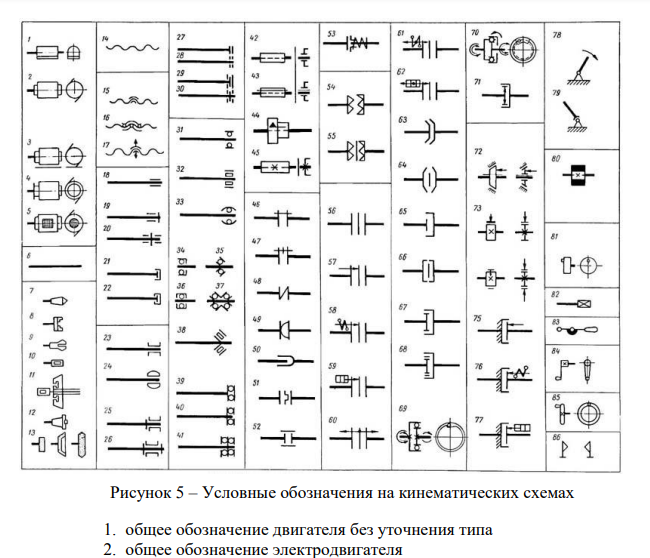

Кинематическая схема станка отражает способ передачи движений в машине от двигательных механизмов к исполнительным. Передаточное число кинематической цепи равно отношению частоты вращения вала двигателя к частоте вращения вала исполнительного элемента и равно произведению передаточных чисел отдельных кинематических пар, при этом передаточное число кинематической пары равно отношению диаметра ведомого шкива (числа зубьев шестерни, звездочки) к диаметру ведущего шкива (числу зубьев шестерни, звездочки). На рисунках 5, 6 приведены изображения элементов различных кинематических схем и их описание. Условные обозначения элементов утверждены ГОСТ 2.770-68, ГОСТ 2.782-68 и ГОСТ 2.782-68. Рисунок 5 – Условные обозначения на кинематических схемах 1. общее обозначение двигателя без уточнения типа 2. общее обозначение электродвигателя 3. электродвигатель на лапах 4. электродвигатель фланцевый 5. электродвигатель встроенный 6. вал, ось, стержень, шатун и т. п. 7. конец шпинделя для центровых работ 8. конец шпинделя для патронных работ 9. конец шпинделя для работ с цанговым патроном 10.конец шпинделя для сверлильных работ 11.конец шпинделя для расточных работ с планшайбой 12.конец шпинделя для фрезерных работ 13.конец шпинделя для кругло-, плоско- и резьбошлифовальных работ
