Заданы размеры вала d= 0,078 0,032 69  И корпуса D=69+0,019 Определить допуски, посадку, натяг соединения и построить схему полей допусков. Размеры вала 0,078 0,032 69  соответствуют полю допуска р8. Размеры корпуса 69+0,019 соответствуют полю допуска Н6. Посадка     0,019 0,078 0,032 H6 69 p8 (Решение → 2211)

Заказ №39301

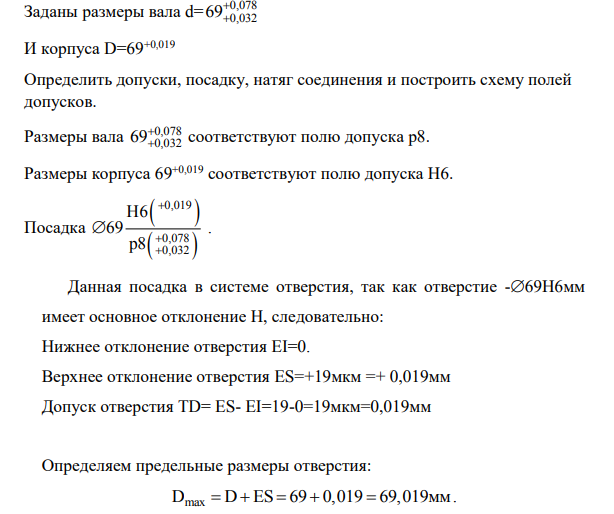

Заданы размеры вала d= 0,078 0,032 69  И корпуса D=69+0,019 Определить допуски, посадку, натяг соединения и построить схему полей допусков. Размеры вала 0,078 0,032 69  соответствуют полю допуска р8. Размеры корпуса 69+0,019 соответствуют полю допуска Н6. Посадка     0,019 0,078 0,032 H6 69 p8

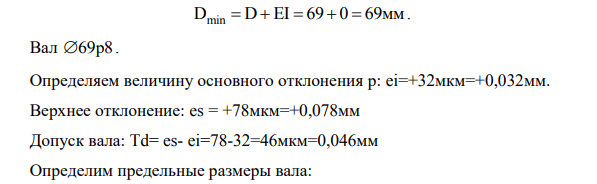

Данная посадка в системе отверстия, так как отверстие -69Н6мм имеет основное отклонение Н, следовательно: Нижнее отклонение отверстия EI=0. Верхнее отклонение отверстия ES=+19мкм =+ 0,019мм Допуск отверстия TD= ES- EI=19-0=19мкм=0,019мм Определяем предельные размеры отверстия: D D ES 69 0,019 69,019 max      мм. D D EI 69 0 69 min      мм. Вал 69р8. Определяем величину основного отклонения р: ei=+32мкм=+0,032мм. Верхнее отклонение: es = +78мкм=+0,078мм Допуск вала: Td= es- ei=78-32=46мкм=0,046мм Определим предельные размеры вала:
