Построение схемы расположения допусков резьбового соединения (Решение → 2258)

Заказ №39301

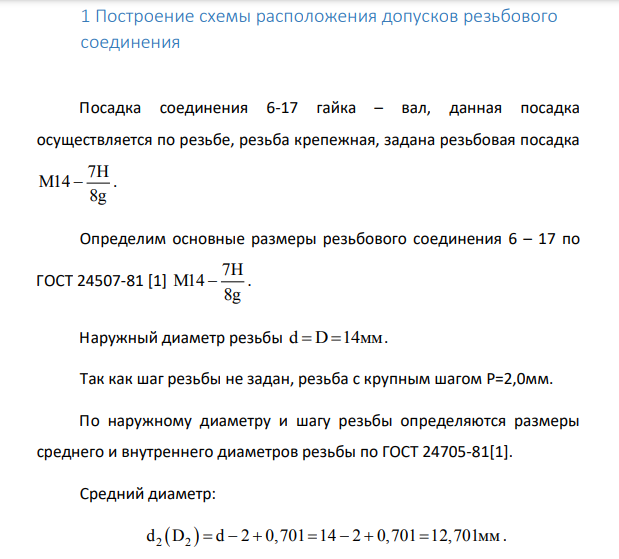

Построение схемы расположения допусков резьбового соединения

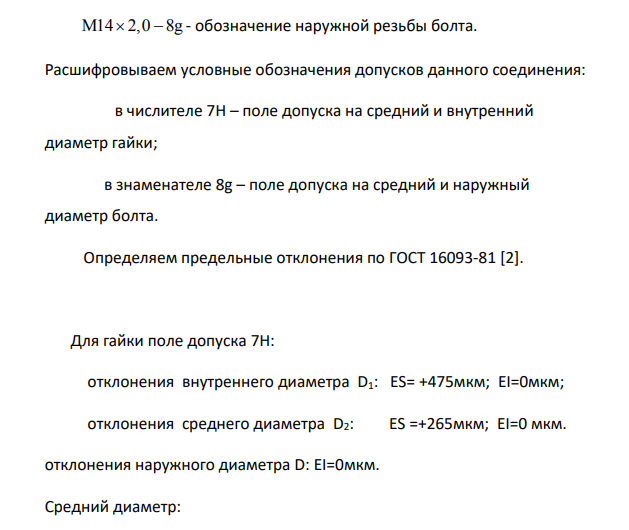

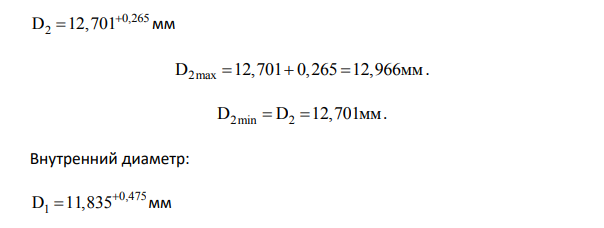

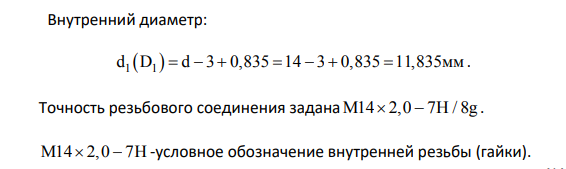

Посадка соединения 6-17 гайка – вал, данная посадка осуществляется по резьбе, резьба крепежная, задана резьбовая посадка 7Н М14 8g  . Определим основные размеры резьбового соединения 6 – 17 по ГОСТ 24507-81 [1] 7Н М14 8g  . Наружный диаметр резьбы d D 14   мм. Так как шаг резьбы не задан, резьба с крупным шагом Р=2,0мм. По наружному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81[1]. Средний диаметр: d D d 2 0,701 14 2 0,701 12,701 2 2          мм. Внутренний диаметр: d D d 3 0,835 14 3 0,835 11,835 1 1          мм . Точность резьбового соединения задана M14 2,0 7H / 8g   . M14 2,0 7H   -условное обозначение внутренней резьбы (гайки). 415 415 M14 2,0 8g   - обозначение наружной резьбы болта. Расшифровываем условные обозначения допусков данного соединения: в числителе 7Н – поле допуска на средний и внутренний диаметр гайки; в знаменателе 8g – поле допуска на средний и наружный диаметр болта. Определяем предельные отклонения по ГОСТ 16093-81 [2]. Для гайки поле допуска 7Н: отклонения внутреннего диаметра D1: ES= +475мкм; EI=0мкм; отклонения среднего диаметра D2: ES =+265мкм; EI=0 мкм. отклонения наружного диаметра D: EI=0мкм. Средний диаметр: 0,265 D 12,701 2   мм D 12,701 0,265 12,966 2max    мм. D D 12,701 2min 2   мм.
