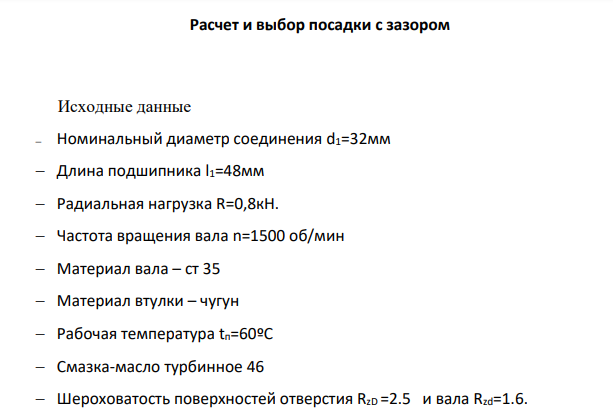

Расчет и выбор посадки с зазором Исходные данные  Номинальный диаметр соединения d1=32мм  Длина подшипника l1=48мм  Радиальная нагрузка R=0,8кН.  Частота вращения вала n=1500 об/мин  Материал вала – ст 35  Материал втулки – чугун  Рабочая температура tп=60ºС  Смазка-масло турбинное 46  Шероховатость поверхностей отверстия RzD =2.5 и вала Rzd=1.6.

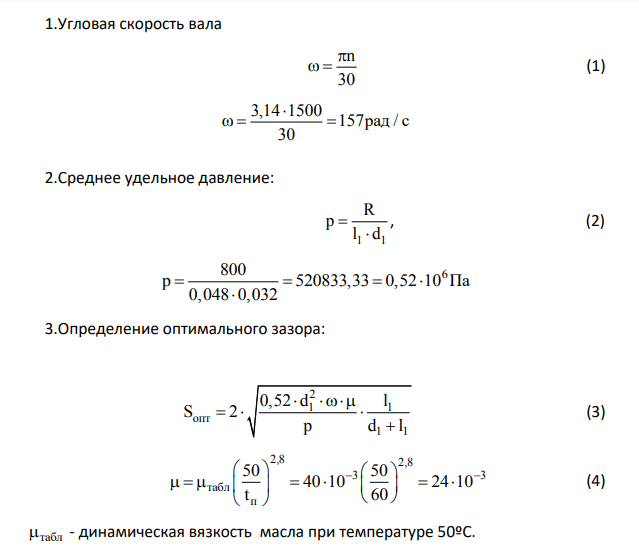

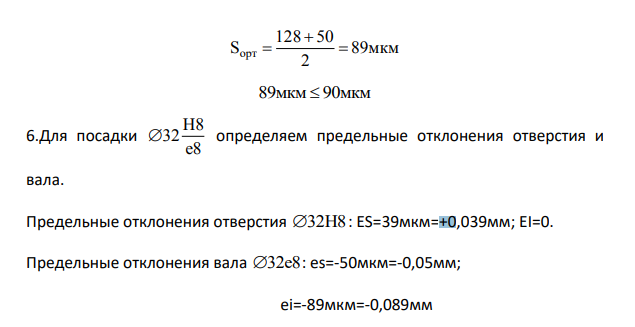

1.Угловая скорость вала n 30   (1) 3,14 1500 157рад / с 30     2.Cреднее удельное давление: 1 1 R p l d   , (2) 800 6 p 520833,33 0,52 10 Па 0,048 0,032      3.Определение оптимального зазора: 2 1 1 опт 1 1 0,52 d l S 2 p d l       (3) 2,8 2,8 3 3 табл п 50 50 40 10 24 10 t 60                      (4) табл - динамическая вязкость масла при температуре 50ºС. 2 3 6 опт 6 0,52 0,032 157 24 10 0,048 S 2 96 10 м 96мкм 0,52 10 0,032 0,048               4.Определение расчетного зазора: S S 1,4 R R 96 1,4 2,5 1,6 90 есеп опт ZD Zd            мкм (5) 5.Необходимо выполнение условия: S S орт ecen  (6) max min орт S S S 2   (7) Принимаем стандартную посадку Н8 32 e8
