Расчет конструкторских размерных цепей на изделие

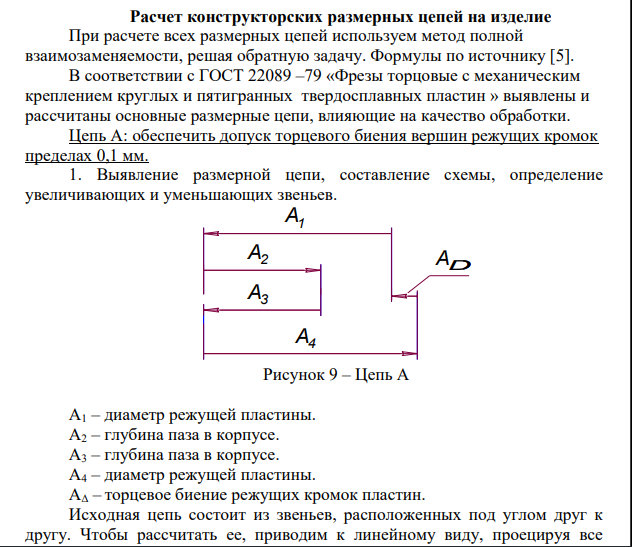

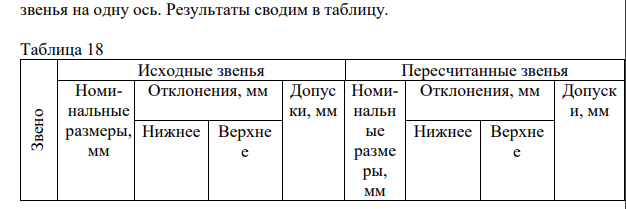

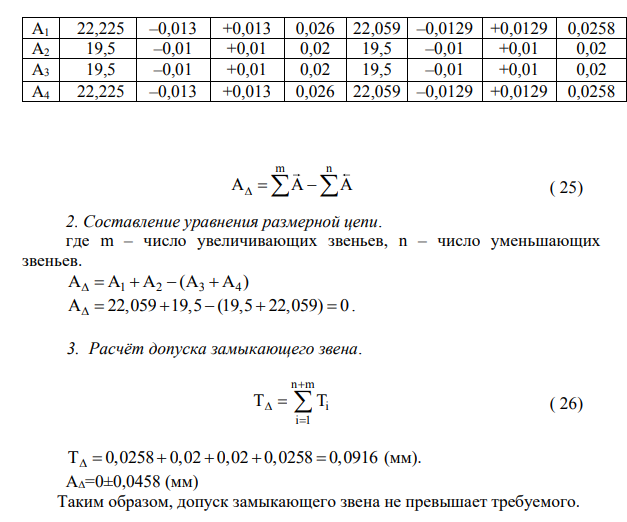

При расчете всех размерных цепей используем метод полной взаимозаменяемости, решая обратную задачу. Формулы по источнику [5]. В соответствии с ГОСТ 22089 –79 «Фрезы торцовые с механическим креплением круглых и пятигранных твердосплавных пластин » выявлены и рассчитаны основные размерные цепи, влияющие на качество обработки. Цепь А: обеспечить допуск торцевого биения вершин режущих кромок пределах 0,1 мм. 1. Выявление размерной цепи, составление схемы, определение увеличивающих и уменьшающих звеньев. А 4 А 3 А 2 А 1 А D А 4 А 3 А 2 А 1 А D Рисунок 9 – Цепь А А1 – диаметр режущей пластины. А2 – глубина паза в корпусе. А3 – глубина паза в корпусе. А4 – диаметр режущей пластины. АΔ – торцевое биение режущих кромок пластин. Исходная цепь состоит из звеньев, расположенных под углом друг к другу. Чтобы рассчитать ее, приводим к линейному виду, проецируя все звенья на одну ось. Результаты сводим в таблицу. Таблица 18 Звено Исходные звенья Пересчитанные звенья Номинальные размеры, мм Отклонения, мм Допус ки, мм Номинальн ые разме ры, мм Отклонения, мм Допуск и, мм Нижнее Верхне е Нижнее Верхне е 701 Изм. Лист № докум. Подпись Дата Лист 701 КМИИТ.711358.009 Перв. примен. Справ. № Подпись и дата Инв. № дубл. Взам. инв. № Подпись и дата Инв. № подл. А1 22,225 –0,013 +0,013 0,026 22,059 –0,0129 +0,0129 0,0258 А2 19,5 –0,01 +0,01 0,02 19,5 –0,01 +0,01 0,02 А3 19,5 –0,01 +0,01 0,02 19,5 –0,01 +0,01 0,02 А4 22,225 –0,013 +0,013 0,026 22,059 –0,0129 +0,0129 0,0258 2. Составление уравнения размерной цепи. где m – число увеличивающих звеньев, n – число уменьшающих звеньев. А A A (A A )      1 2 3 4 A 22,059 19,5 (19,5 22,059) 0       . 3. Расчёт допуска замыкающего звена. Т 0,0258 0,02 0,02 0,0258 0,0916       (мм). А=0±0,0458 (мм) Таким образом, допуск замыкающего звена не превышает требуемого
