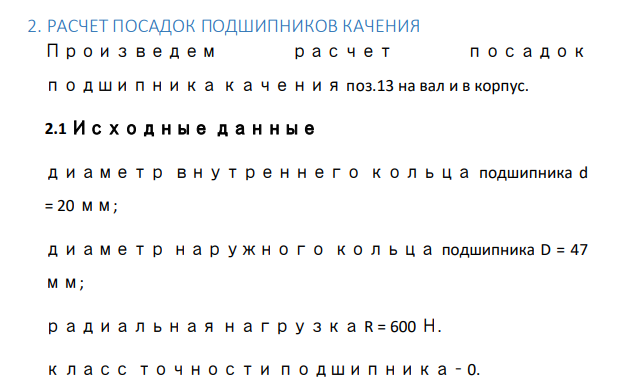

РАСЧЕТ ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ Произведем расчет посадок подшипника качения поз.13 на вал и в корпус. 2.1 Исходные данные диаметр внутреннего кольца подшипника d = 20 мм; диаметр наружного кольца подшипника D = 47 мм; радиальная нагрузка R = 600 Н. класс точности подшипника – 0.

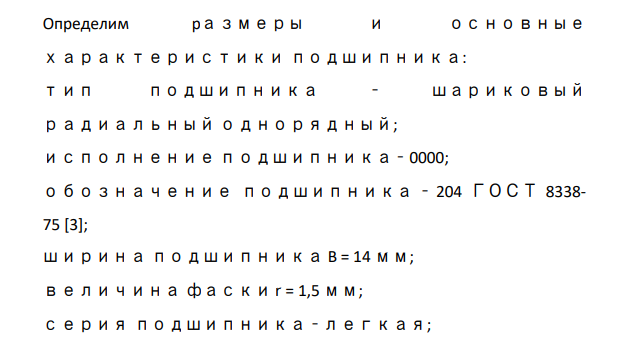

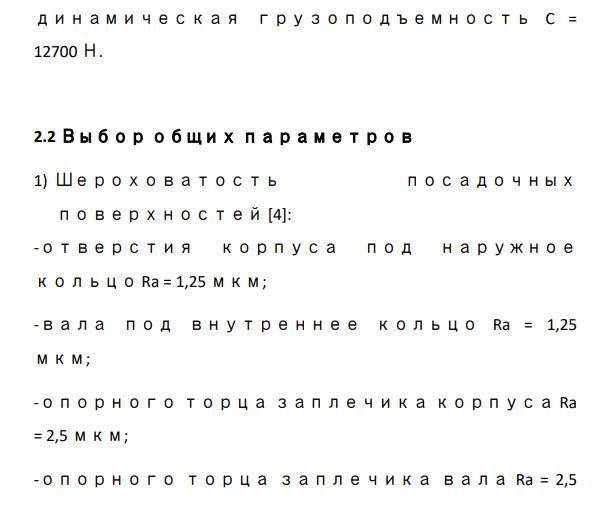

Определим размеры и основные характеристики подшипника: тип подшипника – шариковый радиальный однорядный; исполнение подшипника – 0000; обозначение подшипника – 204 ГОСТ 8338- 75 [3]; ширина подшипника B = 14 мм; величина фаски r = 1,5 мм; серия подшипника – легкая; 440 440 динамическая грузоподъемность С = 12700 Н. 2.2 Выбор общих параметров 1) Шероховатость посадочных поверхностей [4]: -отверстия корпуса под наружное кольцо Ra = 1,25 мкм; -вала под внутреннее кольцо Ra = 1,25 мкм; -опорного торца заплечика корпуса Ra = 2,5 мкм; -опорного торца заплечика вала Ra = 2,5 мкм. 2) Допуски круглости и профиля продольного сечения посадочных поверхностей: -отверстия корпуса под наружное кольцо TФ = 6 мкм = 0,006 мм;
