Расчет посадки с натягом Исходные данные: -номинальный диаметр сопряжения d = 28 мм; -диаметр отверстия на валу d1 = 18 мм; -наружный диаметр детали с отверстием 𝑑2 = 85 мм; -длина сопряжения l= 12 мм; (Решение → 2250)

Заказ №39301

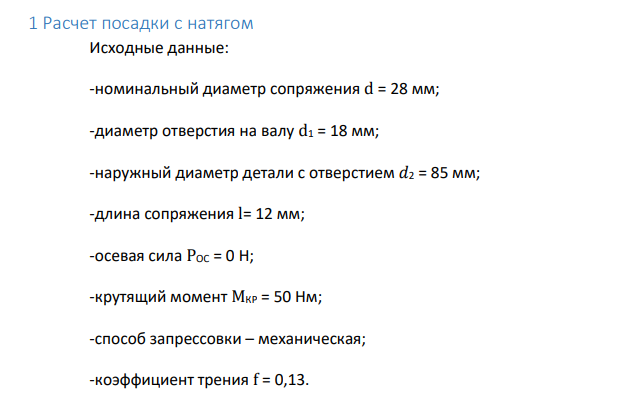

Расчет посадки с натягом Исходные данные: -номинальный диаметр сопряжения d = 28 мм; -диаметр отверстия на валу d1 = 18 мм; -наружный диаметр детали с отверстием 𝑑2 = 85 мм; -длина сопряжения l= 12 мм; -осевая сила PОС = 0 Н; -крутящий момент MКР = 50 Нм; -способ запрессовки – механическая; -коэффициент трения f = 0,13.

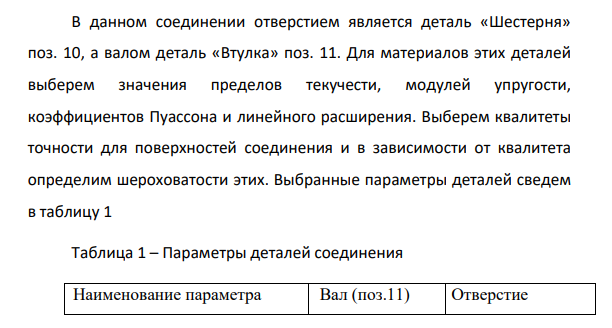

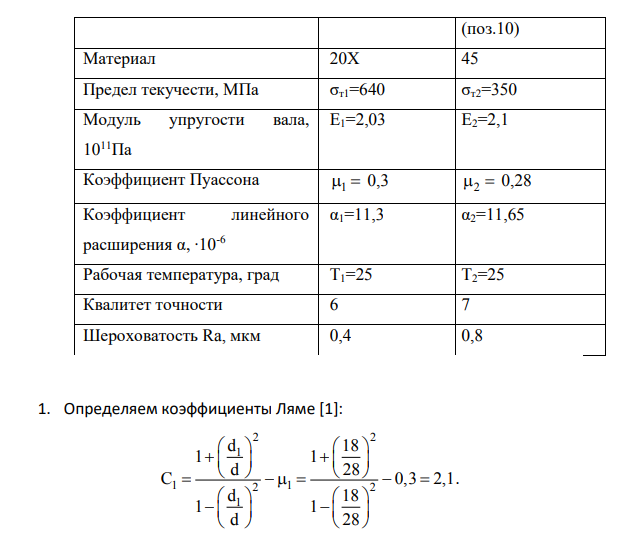

В данном соединении отверстием является деталь «Шестерня» поз. 10, а валом деталь «Втулка» поз. 11. Для материалов этих деталей выберем значения пределов текучести, модулей упругости, коэффициентов Пуассона и линейного расширения. Выберем квалитеты точности для поверхностей соединения и в зависимости от квалитета определим шероховатости этих. Выбранные параметры деталей сведем в таблицу 1 Таблица 1 – Параметры деталей соединения Наименование параметра Вал (поз.11) Отверстие 434 434 (поз.10) Материал 20Х 45 Предел текучести, МПа σт1=640 σт2=350 Модуль упругости вала, 1011Па Е1=2,03 Е2=2,1 Коэффициент Пуассона  1 0,3  2 0,28 Коэффициент линейного расширения α, ∙10-6 α1=11,3 α2=11,65 Рабочая температура, град T1=25 T2=25 Квалитет точности 6 7 Шероховатость Ra, мкм 0,4 0,8 1. Определяем коэффициенты Ляме [1]: 2 2 1 1 1 2 2 1 d 18 1 1 d 28 C 0,3 2,1 d 18 1 1 d 28  . 2 2 2 2 2 2 2 2 d 28 1 1 d 85 C 0,28 1,52 d 28 1 1 d 85 . 2. Определяем коэффициент жесткости соединения: 1 2 2 E 1 2 C C 2,1 1,52 k 10 10 17,583мкм / Н E E 2,03 2,1
