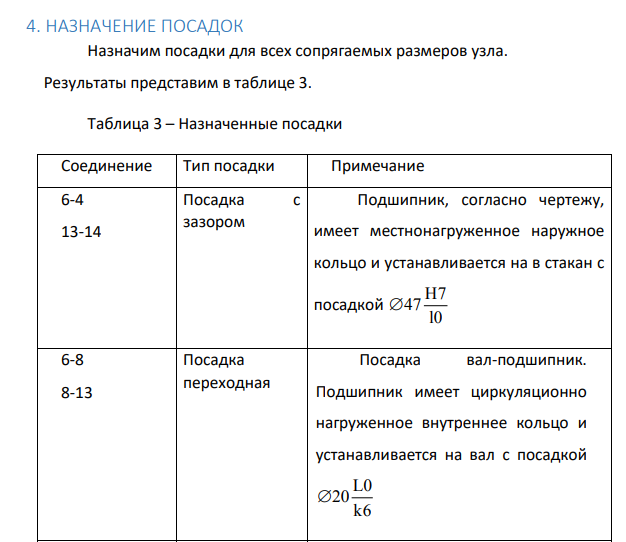

НАЗНАЧЕНИЕ ПОСАДОК Назначим посадки для всех сопрягаемых размеров узла. Результаты представим в таблице 3. Таблица 3 –

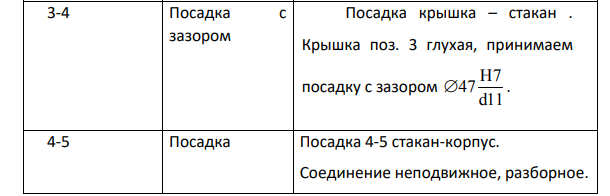

Назначенные посадки Соединение Тип посадки Примечание 6-4 13-14 Посадка с зазором Подшипник, согласно чертежу, имеет местнонагруженное наружное кольцо и устанавливается на в стакан с посадкой H7 47 l0  6-8 8-13 Посадка переходная Посадка вал-подшипник. Подшипник имеет циркуляционно нагруженное внутреннее кольцо и устанавливается на вал с посадкой L0 20 k6  3-4 Посадка с зазором Посадка крышка – стакан . Крышка поз. 3 глухая, принимаем посадку с зазором H7 47 d11  . 4-5 Посадка Посадка 4-5 стакан-корпус. Соединение неподвижное, разборное. 454 454 переходная Требуется высокая точность центрирования. H7 57 мм js6  8-9 Посадка с зазором Посадка вал-втулка. Втулка поз.9 соединяется с валом поз.8 свободно. Принимаем посадку с зазором H8 18 f7
