РАСЧЕТ ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ Проведем расчет посадок подшипника качения 12. (Решение → 2237)

Заказ №39301

РАСЧЕТ ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ Проведем расчет посадок подшипника качения 12.

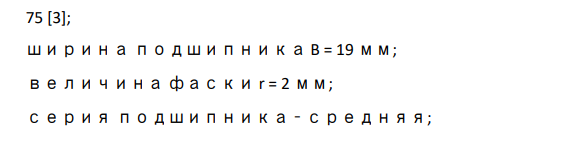

Исходные данные диаметр внутреннего кольца d = 30 мм; диаметр наружного кольца D = 72 мм; радиальная нагрузка R = 570 Н. 3) Класс точности подшипника – 0. 4) Размеры и основные характеристики подшипника: тип подшипника – шариковый радиальный однорядный; исполнение подшипника – 0000; обозначение подшипника – 306 ГОСТ 8338- 75 [3]; ширина подшипника B = 19 мм; величина фаски r = 2 мм; серия подшипника – средняя; 473 473 динамическая грузоподъемность С = 28100 Н. 2.2 Выбор общих параметров 2) Шероховатость посадочных поверхностей [4]: отверстия корпуса под наружное кольцо Ra = 1,25 мкм; вала под внутреннее кольцо Ra = 1,25 мкм; опорного торца заплечика корпуса Ra = 2,5 мкм; опорного торца заплечика вала Ra = 2,5 мкм. 2) Допуски круглости и профиля продольного сечения посадочных поверхностей: отверстия корпуса под наружное кольцо TФ = 7,5 мкм = 0,0075 мм; вала под внутреннее кольцо TФ = 3,5мкм = 0,0035 мм; 474 474 3) Допуски торцового биения: заплечика корпуса TБ = 46 мкм = 0,046 мм; заплечика вала TБ = 21 мкм = 0,021 мм.
