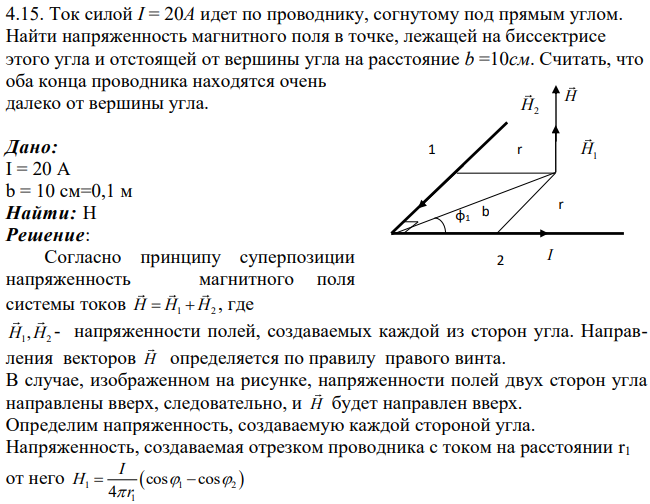

Ток силой I = 20A идет по проводнику, согнутому под прямым углом. Найти напряженность магнитного поля в точке, лежащей на биссектрисе этого угла и отстоящей от вершины угла на расстояние b =10см. Считать, что оба конца проводника находятся очень далеко от вершины угла. Дано: I = 20 А b = 10 cм=0,1 м Найти: H

Решение:

Согласно принципу суперпозиции напряженность магнитного поля системы токов H H H  1 2 , где 1 2 H H, - напряженности полей, создаваемых каждой из сторон угла. Направления векторов H определяется по правилу правого винта. В случае, изображенном на рисунке, напряженности полей двух сторон угла направлены вверх, следовательно, и H будет направлен вверх. Определим напряженность, создаваемую каждой стороной угла. Напряженность, создаваемая отрезком проводника с током на расстоянии r1 от него 1 1 2   1 cos cos 4 I H
