Выбор и расчет посадок для подшипникового соединения. Исходные данные: Класс точности подшипника: 6. Радиальная нагрузка: Fr=1,5кН. По чертежу определяем посадочные размеры подшипника с учетом масштабного коэффициента: dm=120м, Dm=260мм. Данным размерам соответствует подшипник 324. (Решение → 4106)
Заказ №39301

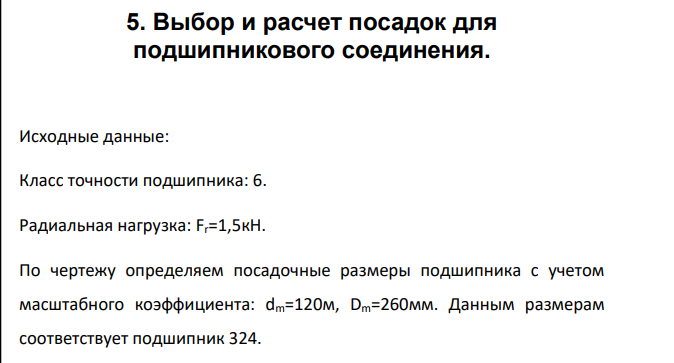

Выбор и расчет посадок для подшипникового соединения. Исходные данные: Класс точности подшипника: 6. Радиальная нагрузка: Fr=1,5кН. По чертежу определяем посадочные размеры подшипника с учетом масштабного коэффициента: dm=120м, Dm=260мм. Данным размерам соответствует подшипник 324.

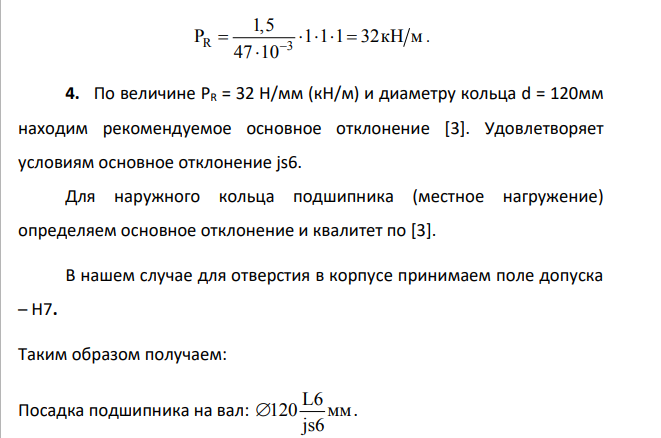

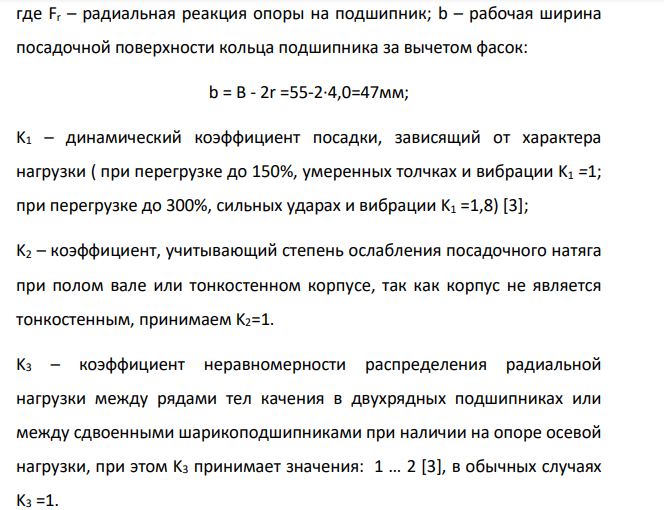

Решение. 1. По номеру подшипника по ГОСТ 8338-75 [8] определяем его размеры: dm=120мм – диаметр внутреннего кольца подшипника; Dm=260мм – диаметр наружного кольца подшипника; В 55мм - ширина подшипника; r 4 мм - радиус закругления фаски. 2. Определим вид нагружения колец подшипника. Согласно чертежу внутреннее кольцо подшипника имеет циркуляционное нагружение, наружное кольцо – местное. 3. Для циркуляционно нагруженного кольца (внутреннее кольцо) подшипника посадка выбирается по интенсивности радиальной нагрузки на посадочной поверхности: r R 1 2 3 F P K K K b , (16) 526 где Fr – радиальная реакция опоры на подшипник; b – рабочая ширина посадочной поверхности кольца подшипника за вычетом фасок: b = B - 2r =55-2∙4,0=47мм; K1 – динамический коэффициент посадки, зависящий от характера нагрузки ( при перегрузке до 150%, умеренных толчках и вибрации K1 =1; при перегрузке до 300%, сильных ударах и вибрации K1 =1,8) [3]; K2 – коэффициент, учитывающий степень ослабления посадочного натяга при полом вале или тонкостенном корпусе, так как корпус не является тонкостенным, принимаем K2=1. K3 – коэффициент неравномерности распределения радиальной нагрузки между рядами тел качения в двухрядных подшипниках или между сдвоенными шарикоподшипниками при наличии на опоре осевой нагрузки, при этом K3 принимает значения: 1 … 2 [3], в обычных случаях
