ЗАКОН ОМА ДЛЯ НЕОДНОРОДНОГО УЧАСТКА ЦЕПИ

Решение

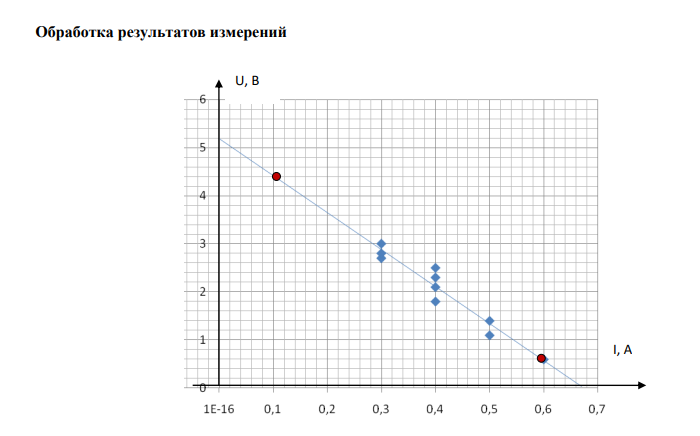

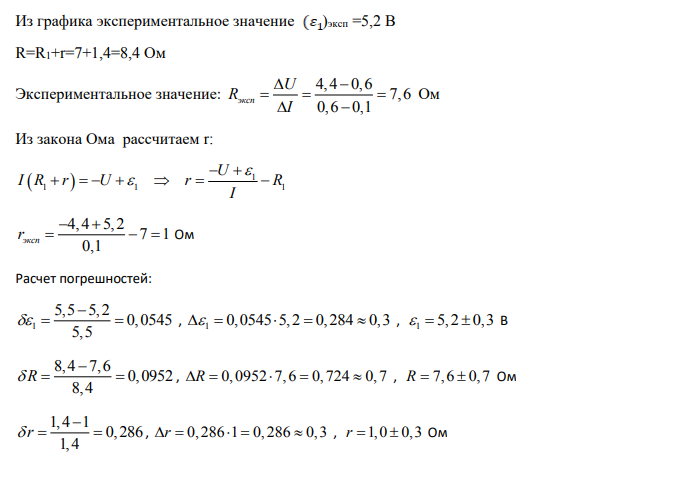

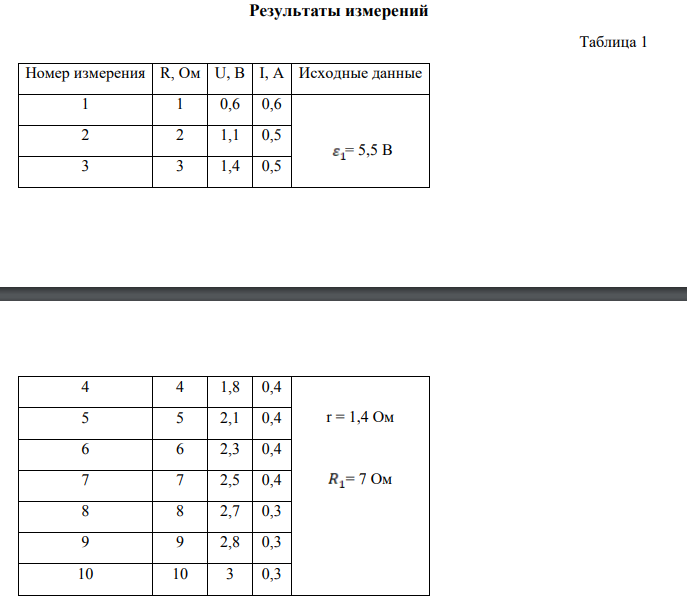

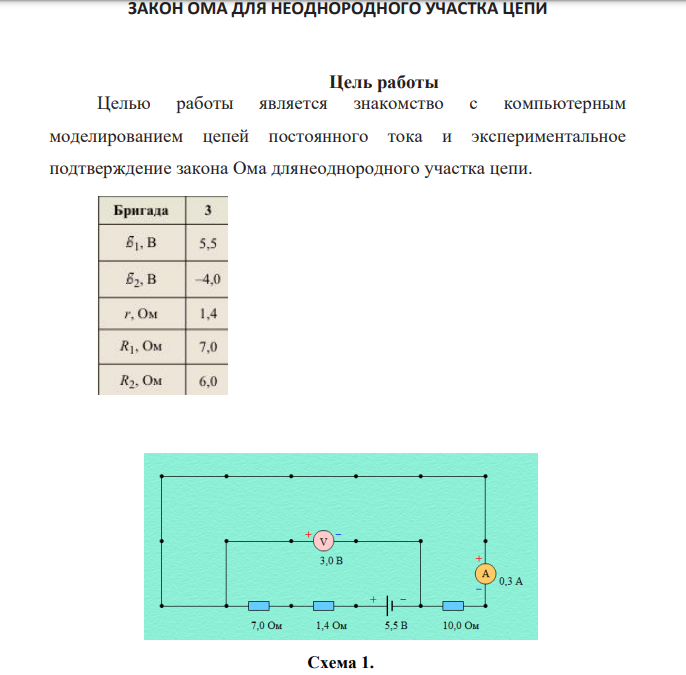

Целью работы является знакомство с компьютерным моделированием цепей постоянного тока и экспериментальное подтверждение закона Ома длянеоднородного участка цепи. Схема 1.Результаты измерений Таблица 1 Номер измерения R, Ом U, В I, А Исходные данные 1 1 0,6 0,6 = 5,5 В 2 2 1,1 0,5 3 3 1,4 0,5 4 4 1, 8 0, 4 r = 1,4 Ом = 7 Ом 5 5 2,1 0,4 6 6 2,3 0, 4 7 7 2, 5 0, 4 8 8 2,7 0,3 9 9 2,8 0,3 10 10 3 0,3Обработка результатов измерений Из графика экспериментальное значение )эксп =5,2 В R=R1+r=7+1,4=8,4 Ом Экспериментальное значение: 4,4 0,6 7,6 0,6 0,1 эксп U R I        Ом Из закона Ома рассчитаем r:   1 1 1 1 U I R r U r R I            4,4 5,2 7 1 0,1 эксп r      Ом Расчет погрешностей: 1 5,5 5,2 0,0545 5,5     , 1       0,0545 5,2 0,284 0,3 , 1    5,2 0,3 В 8,4 7,6 0,0952 8,4  R    ,      R 0,0952 7,6 0,724 0,7 , R   7,6 0,7 Ом 1,4 1 0,286 1,4  r    ,      r 0,286 1 0,286 0,3 , r   1,0 0,3 Ом
