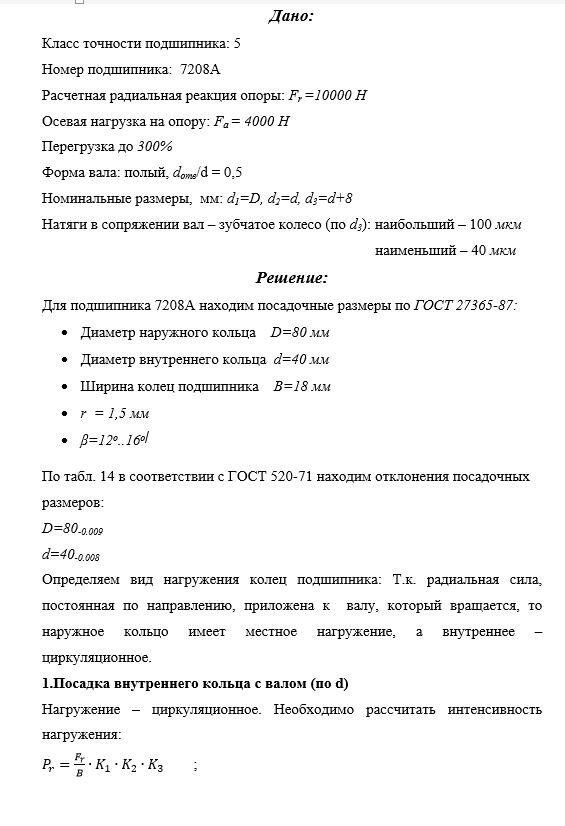

Дано:

Класс точности подшипника: 5

Номер подшипника:  7208А

Расчетная радиальная реакция опоры: Fr =10000 H

Осевая нагрузка на опору: Fa = 4000 H

Перегрузка до 300%

Форма вала: полый, dотв/d = 0,5

Номинальные размеры,  мм: d1=D, d2=d, d3=d+8

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 100 мкм

                                                                                          наименьший – 40 мкм
