Дано:Класс точности подшипника: 5Номер подшипника:  7210АРасчетная радиальная реакция опоры: Fr=4000 HОсевая нагрузка на опору: Fa=1600 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,5Номинальные размеры,  мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм                                                                                          наименьший – 20 мкм (Решение → 3087)

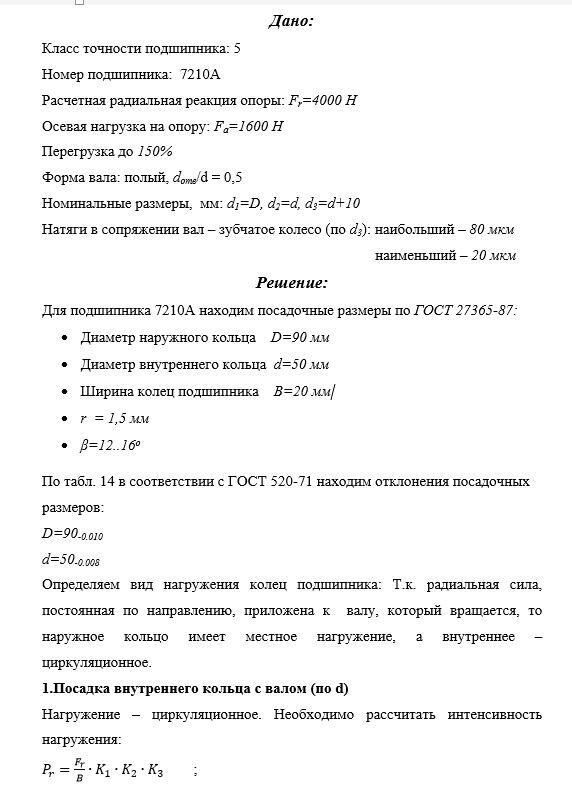

Дано:

Класс точности подшипника: 5

Номер подшипника:  7210А

Расчетная радиальная реакция опоры: Fr=4000 H

Осевая нагрузка на опору: Fa=1600 H

Перегрузка до 150%

Форма вала: полый, dотв/d = 0,5

Номинальные размеры,  мм: d1=D, d2=d, d3=d+10

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм

                                                                                          наименьший – 20 мкм


Дано:Класс точности подшипника: 5Номер подшипника:  7210АРасчетная радиальная реакция опоры: Fr=4000 HОсевая нагрузка на опору: Fa=1600 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,5Номинальные размеры,  мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм                                                                                          наименьший – 20 мкм (Решение → 3087)

Дано:Класс точности подшипника: 5Номер подшипника:  7210АРасчетная радиальная реакция опоры: Fr=4000 HОсевая нагрузка на опору: Fa=1600 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,5Номинальные размеры,  мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм                                                                                          наименьший – 20 мкм (Решение → 3087)
