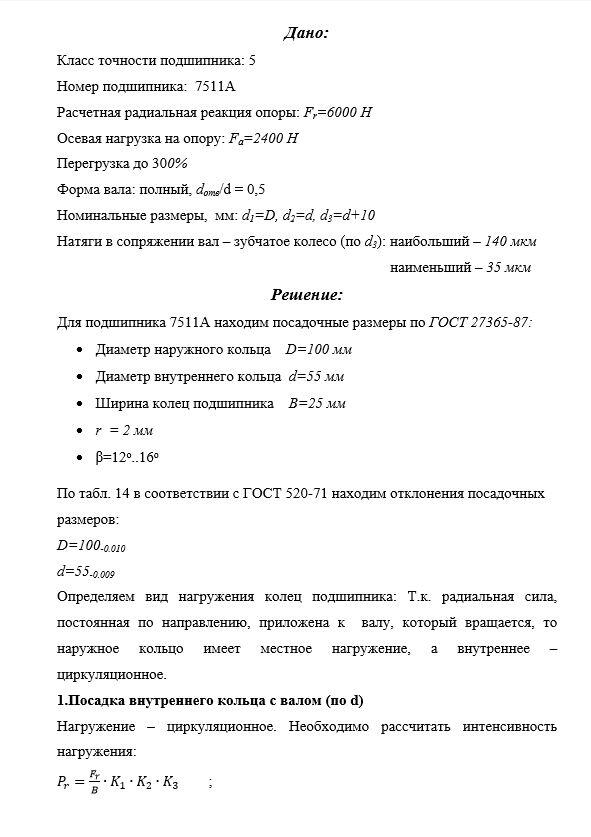

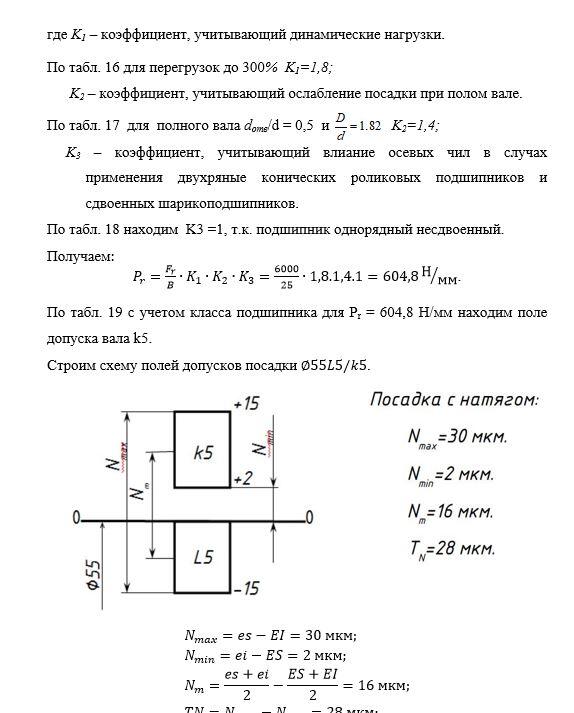

Дано:Класс точности подшипника: 5Номер подшипника: 7511AРасчетная радиальная реакция опоры: Fr=6000 HОсевая нагрузка на опору: Fa=2400 HПерегрузка до 300%Форма вала: полный, dотв/d = 0,5Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 140 мкм наименьший – 35 мкм (Решение → 3092)
Дано:
Класс точности подшипника: 5
Номер подшипника: 7511A
Расчетная радиальная реакция опоры: Fr=6000 H
Осевая нагрузка на опору: Fa=2400 H
Перегрузка до 300%
Форма вала: полный, dотв/d = 0,5
Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 140 мкм
наименьший – 35 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7606АРасчетная радиальная реакция опоры: Fr=25000 HОсевая нагрузка на опору: Fa=10000 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,3Номинальные размеры, мм: d1=D, d2=d, d3=d+8Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 70 мкм наименьший – 20 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7609АРасчетная радиальная реакция опоры: Fr=12000 HОсевая нагрузка на опору: Fa=5000 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,3Номинальные размеры, мм: d1=D, d2=d, d3=d+7Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм наименьший – 20 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7609АРасчетная радиальная реакция опоры: Fr=15000 HОсевая нагрузка на опору: Fa=5000 HПерегрузка до 150%Форма вала: сплошнойНоминальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм наименьший – 10 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7609АРасчетная радиальная реакция опоры: Fr=15000 HОсевая нагрузка на опору: Fa=5000 HПерегрузка до 150%Форма вала: сплошнойНоминальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм наименьший – 10 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7610АРасчетная радиальная реакция опоры: Fr=20000 HОсевая нагрузка на опору: Fa=10000 HПерегрузка до 150%Форма вала: сплошнойНоминальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 120 мкм наименьший – 50 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 2007108АРасчетная радиальная реакция опоры: Fr=36000 HОсевая нагрузка на опору: Fa=15000 HПерегрузка до 150%Форма вала: сплошной.Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 100 мкм наименьший – 40 мкм
- Дано:Класс точности подшипника: 6Номер подшипника: 36210Расчетная радиальная реакция опоры: Fr=10000 HОсевая нагрузка на опору: Fa=4600 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d-4Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 62 мкм наименьший – 15 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 36215Расчетная радиальная реакция опоры: Fr=25000 HОсевая нагрузка на опору: Fa=12500 HПерегрузка до 300%Форма вала: сплошнойНоминальные размеры, мм: d1=D, d2=d, d3=d-3Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 150 мкм наименьший – 55 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7208АРасчетная радиальная реакция опоры: Fr =10000 HОсевая нагрузка на опору: Fa = 4000 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,5Номинальные размеры, мм: d1=D, d2=d, d3=d+8Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 100 мкм наименьший – 40 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7210АРасчетная радиальная реакция опоры: Fr=4000 HОсевая нагрузка на опору: Fa=1600 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,5Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 80 мкм наименьший – 20 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7310АРасчетная радиальная реакция опоры: Fr=10000 HОсевая нагрузка на опору: Fa=4000 HПерегрузка до 300%Форма вала: полый, dотв/d = 0,4Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 90 мкм наименьший – 32 мкм
- Дано: Класс точности подшипника: 5 Номер подшипника: 7506А Расчетная радиальная реакция опоры: Fr=25000 H Осевая нагрузка на опору: Fa=10000 H Перегрузка до 300% Вал не имеет уступа, полый с диаметром отверстия dотв = 0.4d. Внутреннее кольцо удерживается от осевых смещений втулкой, наружное кольцо – выступом крышки, входящим в корпус. Корпус – неразъемный, крышка – глухая, т.е. без отверстия для выхода вала. Номинальные размеры, мм: d1=D, d2=d, d3=d+6 Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 70 мкм наименьший – 20 мкм
- Дано: Класс точности подшипника: 5 Номер подшипника: 7510A Расчетная радиальная реакция опоры: Fr=8000 H Осевая нагрузка на опору: Fa=4000 H Перегрузка до 150% Форма вала: полый Номинальные размеры, мм: d1=D, d2=d, d3=d+10 Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 120 мкм наименьший – 50 мкм
- Дано:Класс точности подшипника: 5Номер подшипника: 7510АРасчетная радиальная реакция опоры: Fr=25000 HОсевая нагрузка на опору: Fa=12000 HПерегрузка до 150%Форма вала: полый, dотв/d = 0,3Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 70 мкм наименьший – 10 мкм
