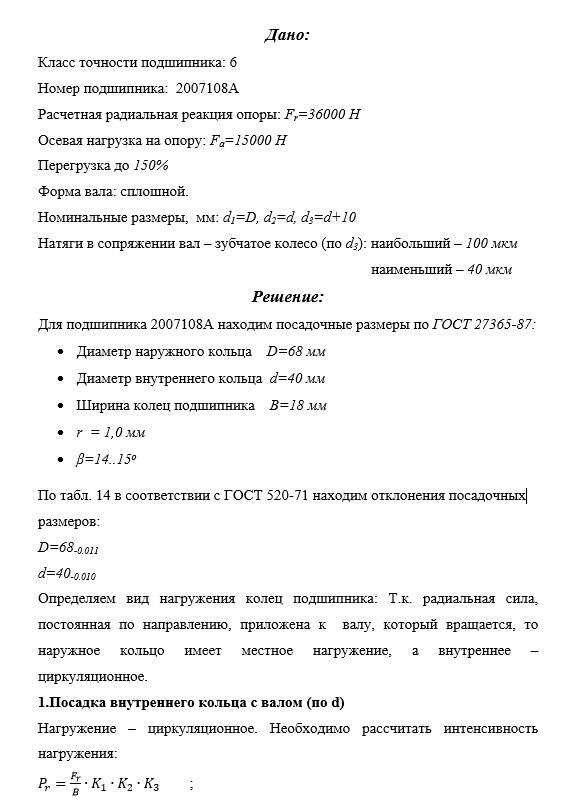

Дано:

Класс точности подшипника: 6

Номер подшипника:  2007108А

Расчетная радиальная реакция опоры: Fr=36000 H

Осевая нагрузка на опору: Fa=15000 H

Перегрузка до 150%

Форма вала: сплошной.

Номинальные размеры,  мм: d1=D, d2=d, d3=d+10

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 100 мкм

                                                                                          наименьший – 40 мкм
