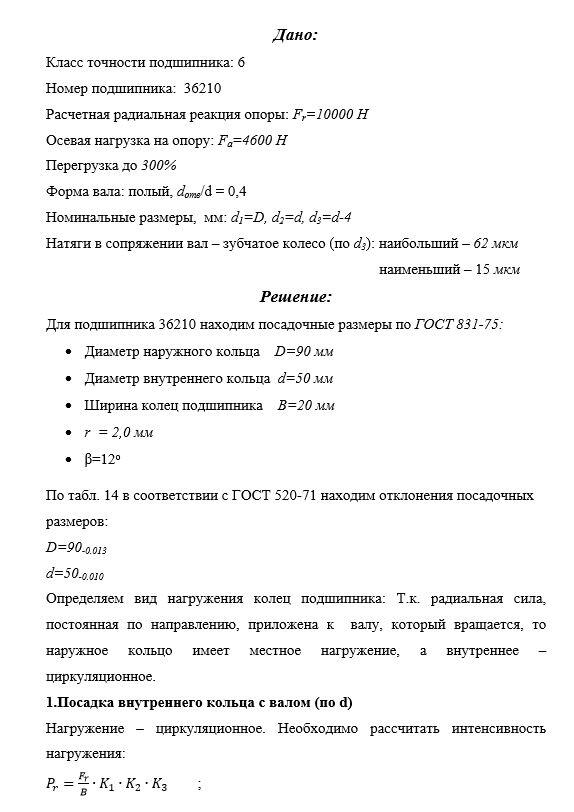

Дано:

Класс точности подшипника: 6

Номер подшипника:  36210

Расчетная радиальная реакция опоры: Fr=10000 H

Осевая нагрузка на опору: Fa=4600 H

Перегрузка до 300%

Форма вала: полый, dотв/d = 0,4

Номинальные размеры,  мм: d1=D, d2=d, d3=d-4

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 62 мкм

                                                                                          наименьший – 15 мкм
