Дано:Класс точности подшипника: 6Номер подшипника:  36211Расчетная радиальная реакция опоры: Fr = 15000 HОсевая нагрузка на опору: Fa = 7500 HПерегрузка до 300%Форма вала: сплошной.Номинальные размеры,  мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм                                                                                          наименьший – 20 мкм (Решение → 3100)

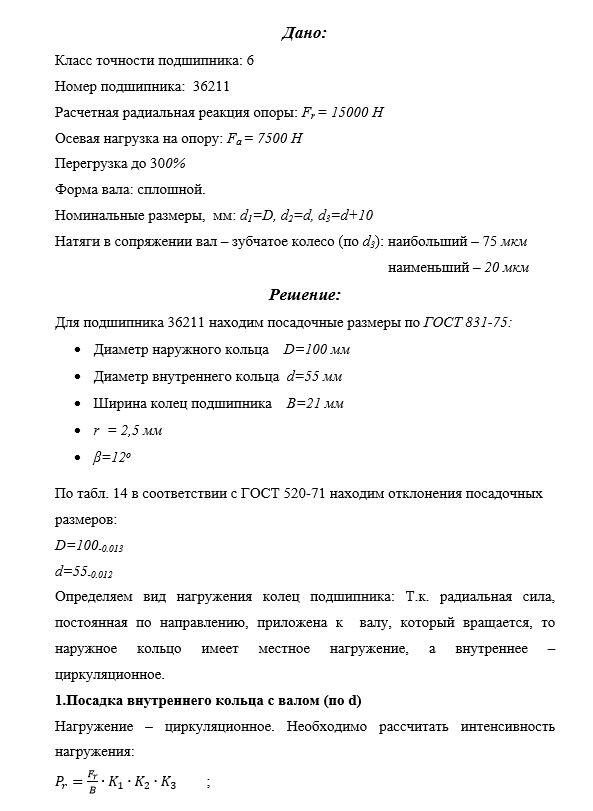

Дано:

Класс точности подшипника: 6

Номер подшипника:  36211

Расчетная радиальная реакция опоры: Fr = 15000 H

Осевая нагрузка на опору: Fa = 7500 H

Перегрузка до 300%

Форма вала: сплошной.

Номинальные размеры,  мм: d1=D, d2=d, d3=d+10

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм

                                                                                          наименьший – 20 мкм


Дано:Класс точности подшипника: 6Номер подшипника:  36211Расчетная радиальная реакция опоры: Fr = 15000 HОсевая нагрузка на опору: Fa = 7500 HПерегрузка до 300%Форма вала: сплошной.Номинальные размеры,  мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм                                                                                          наименьший – 20 мкм (Решение → 3100)

Дано:Класс точности подшипника: 6Номер подшипника:  36211Расчетная радиальная реакция опоры: Fr = 15000 HОсевая нагрузка на опору: Fa = 7500 HПерегрузка до 300%Форма вала: сплошной.Номинальные размеры,  мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм                                                                                          наименьший – 20 мкм (Решение → 3100)
