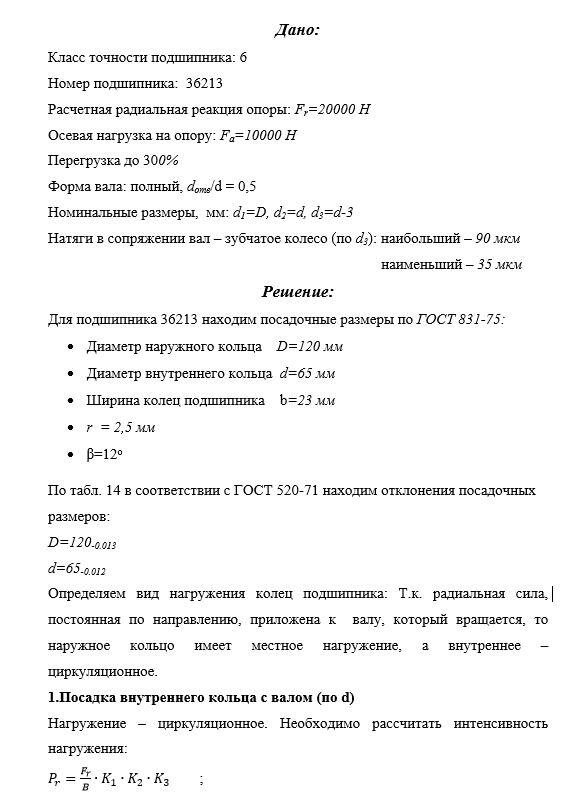

Дано:

Класс точности подшипника: 6

Номер подшипника:  36213

Расчетная радиальная реакция опоры: Fr=20000 H

Осевая нагрузка на опору: Fa=10000 H

Перегрузка до 300%

Форма вала: полный, dотв/d = 0,5

Номинальные размеры,  мм: d1=D, d2=d, d3=d-3

Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 90 мкм

                                                                                          наименьший – 35 мкм
