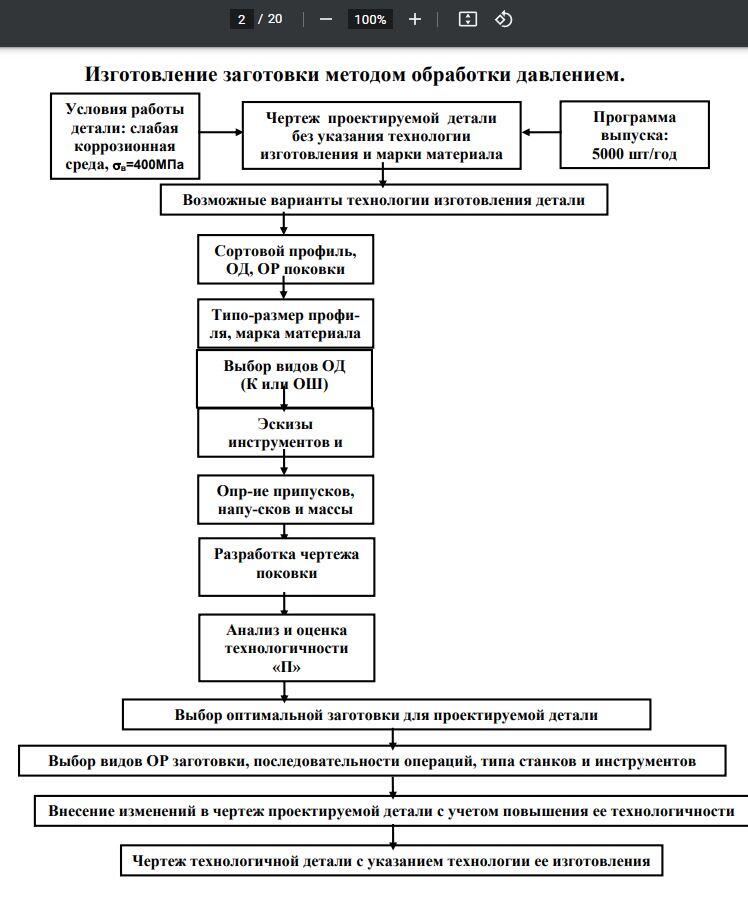

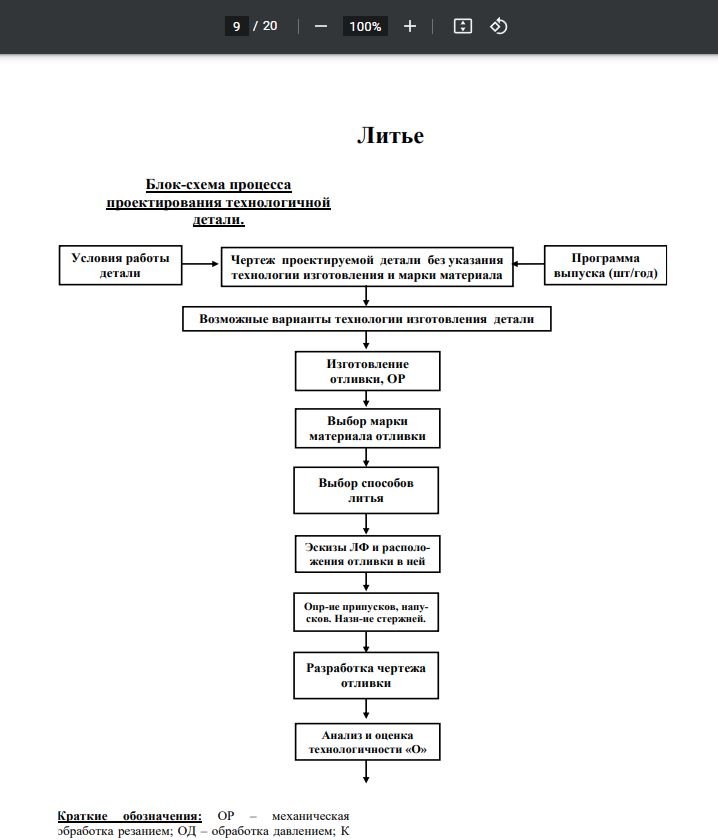

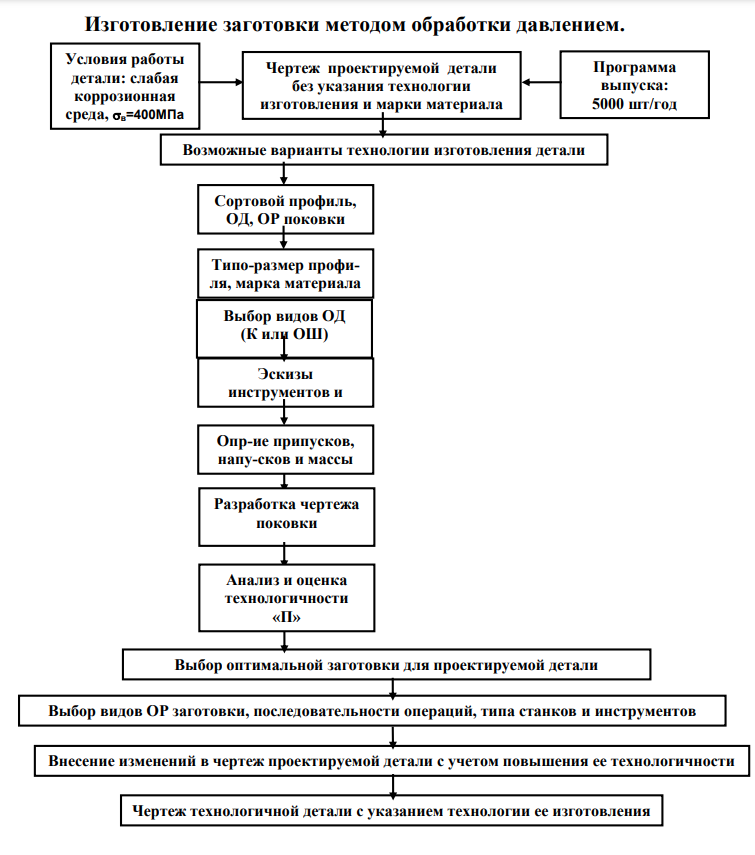

Изготовление заготовки методом обработки давлением.Литье

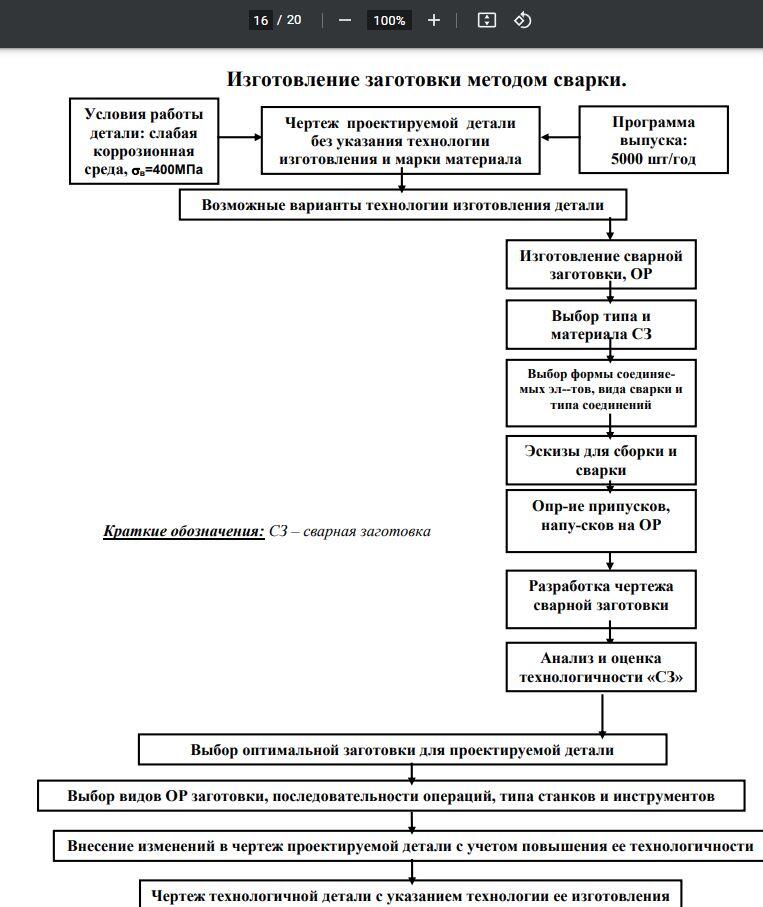

Изготовление заготовки методом сварки
- Зачтено на максимальный баллИзготовление заготовки обработкой давлением Изготовление заготовки методом литья Изготовление сварной заготовки
- Зачтено на максимальный баллИнтегралы и дифференциальные уравнения (2-й семестр)
- Зачтено на максимальный баллИнтегралы и дифференциальные уравнения (2-й семестр)
- Зачтено на максимальный баллИнтегралы и дифференциальные уравнения (2-й семестр)
- Зачтено на максимальный балл Исходные данные 1. Чертеж детали – номер чертежа указан в приложении 2. Тип производства – массовое 3. Оборудование – токарный прутковый автомат 4. Обрабатываемая поверхность – наружная фасонная 5. Режущий инструмент – круглый фасонный резец 6. Радиус резца – указан в приложении 7. Задний угол на инструменте – указан в приложении 8. Передний угол на инструменте – указан в приложении (два значения) Требования к выполнению домашнего задания 1. Построить обрабатываемую поверхность 2. Построить профиль круглого фасонного резца, выполняющего заданную поверхность без погрешностей, при заданных конструктивных и геометрических параметрах (радиус резца, задний угол, передний угол 1) 3. Построить упрощенный профиль круглого фасонного резца с учетом возможности изготовления его на универсальном токарном оборудовании 4. Оценить вводимую погрешность инструмента 5. Построить профиль детали, получаемой упрощенным инструментом 6. Оценить получаемую погрешность 7. Проанализировать изменение погрешностей инструмента и получаемой детали при изменении переднего угла инструмента (в задании – передний угол 2) Требования к отчету Отчет о домашнем задании должен включать в себя: 1. Файл в формате CATPart, содержащий все необходимые построения 2. Файл в формате doc, содержащий подробный анализ и необходимые иллюстрации
- Зачтено на максимальный баллИСХОДНЫЕ ДАННЫЕ Класс точности подшипника – 0; Номер подшипника – 36211 (7211); Расчетная радиальная реакция опоры Fr = 12000 Н; Осевая нагрузка на опору Fа = 6000 Н; Перегрузка до 150%; Форма вала – сплошной; Натяги в сопряжении (по d3) вал – зубчатое колесо: Nmax = 90 мкм; Nmin = 30 мкм; Номинальные размеры: d1 = D мм; d2 = d мм; d3 = d + 10 мм.
- Зачтено на максимальный баллИсходные данныеКласс точности подшипника – 0;Номер подшипника – 36213;Расчетная радиальная реакция опоры Fr = 15000H;Осевая нагрузка на опору Fa = 7000H;Перегрузка до 300%;Форма вала – полый; Натяги в сопряжении вал - зубчатое колесо: наибольший – 150мкм, наименьший – 50мкм;Номинальные размеры: d1=D, d2=d, d3=d+7.
- Зачтено на максимальный баллЗадача 4-3 для вариантов с 18 по 22 Для прямого вертикального волновода (трубы) длиной l , расположенного в среде (воздухе или воде), как указано на соответствующем рисунке, необходимо: - вывести формулу для возможных частот продольных волн, возбуждаемых в волноводе, при которых в нём образуется стоячая волна; - указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам); - определить частоту и длину волны i -ой гармоники; - для этой гармоники нарисовать вдоль волновода качественную картину: a) стоячей волны амплитуд смещений; б) стоячей волны амплитуд давлений. При этом необходимо учитывать то обстоятельство, что в том месте, где расположен узел стоячей волны смещений, то в этом месте будет пучность стоячей волны давлений и наоборот. Исходные данные для каждого варианта задачи представлены в таблице № 18. Скорость звука в воде с1 =1500 м/c, а в воздухе с2=340 м/c. № варСхема волноводаСредаДлина волновода l, мОпределить i – ю гармоникуВнутриСнаружи18Рис.43воздухвоздух1,021
- Зачтено на максимальный баллЗадача 4-3 для вариантов с 18 по 22 Для прямого вертикального волновода (трубы) длиной l , расположенного в среде (воздухе или воде), как указано на соответствующем рисунке, необходимо: - вывести формулу для возможных частот продольных волн, возбуждаемых в волноводе, при которых в нём образуется стоячая волна; - указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам); - определить частоту и длину волны i -ой гармоники; - для этой гармоники нарисовать вдоль волновода качественную картину: a) стоячей волны амплитуд смещений; б) стоячей волны амплитуд давлений. При этом необходимо учитывать то обстоятельство, что в том месте, где расположен узел стоячей волны смещений, то в этом месте будет пучность стоячей волны давлений и наоборот. Исходные данные для каждого варианта задачи представлены в таблице № 18. Скорость звука в воде с1 =1500 м/c, а в воздухе с2=340 м/c. № варСхема волноводаСредаДлина волновода l, мОпределить i – ю гармоникуВнутриСнаружи19Рис.44водавода1,54
- Зачтено на максимальный баллЗадача 4-3 для вариантов с 18 по 22 Для прямого вертикального волновода (трубы) длиной l , расположенного в среде (воздухе или воде), как указано на соответствующем рисунке, необходимо: - вывести формулу для возможных частот продольных волн, возбуждаемых в волноводе, при которых в нём образуется стоячая волна; - указать какая частота колебаний является основной, а какие частоты относятся к обертонам (к высшим гармоникам); - определить частоту и длину волны i -ой гармоники; - для этой гармоники нарисовать вдоль волновода качественную картину: a) стоячей волны амплитуд смещений; б) стоячей волны амплитуд давлений. При этом необходимо учитывать то обстоятельство, что в том месте, где расположен узел стоячей волны смещений, то в этом месте будет пучность стоячей волны давлений и наоборот. Исходные данные для каждого варианта задачи представлены в таблице № 18. Скорость звука в воде с1 =1500 м/c, а в воздухе с2=340 м/c. № варСхема волноводаСредаДлина волновода l, мОпределить i – ю гармоникуВнутриСнаружи20Рис.45водавода0,92
- Зачтено на максимальный баллЗадача No1 Абсолютно жесткое тело, весом которого следует пренебречь, закреплено неподвижным шарниром и двумя вертикальными тягами. Считая, что в действительности длина первой тяги меньше указанной на ∆, найти допускаемую величину зазора ∆ из условия прочности. Материал тяги 1 – сталь, 2- медь. Параметры задачи:
- Зачтено на максимальный балл Задача №1. «Течение на участке гидродинамической стабилизации в щелевом канале » Рассматривается течение на участке гидродинамической стабилизации в плоском щелевом канале шириной B = 2·H. На входе в канал поток жидкости плотностью ρ и вязкостью µ имеет прямоугольный профиль скорости V0(0). Расход жидкости по направлению течения в канале постоянен. Используя приближенный метод решения задач гидродинамического пограничного слоя с представлением скорости в пограничном слое в виде:
- Зачтено на максимальный баллЗадача №1. Участки вала соединяются абсолютно жесткими фланцами, толщиной которых следует пренебречь. Для заданного вала: 1. Раскрыть статическую неопределенность и построить эпюры моментов, напряжений и углов поворотов сечений. 2. Подсчитать работу внешних моментов и потенциальную энергию деформации. 3. Определить допустимую нагрузку на вал и вычислить максимальный угол поворота. Параметры задачи:
- Зачтено на максимальный балл Зубчатые колеса используются в условиях больших динамических нагрузок, при повышенном трении. Поэтому такие детали должны иметь твердую поверхность, высокую прочность на изгиб и при этом вязкую и прочную сердцевину, устойчивую к воздействию циклических и ударных нагрузок. Для обеспечения этих свойств вводят легирующие элементы, что повышает конструкционную прочность стали. Их применяют после закалки и отпуска, поскольку в отожженном состоянии они по механическим свойствам практически не отличаются от углеродистых. Высокие механические свойства при улучшении возможны лишь при обеспечении требуемой прокаливаемости, поэтому она служит важнейшей характеристикой при выборе этих сталей. Кроме прокаливаемости важно получить мелкое зерно и не допустить развития отпускной хрупкости.
